Что такое несущая способность стеновых сэндвич-панелей
Несущая способность стеновых сэндвич-панелей — это характеристика, определяющая максимально допустимую нагрузку, которую панель может выдержать без потери прочности и деформации. Данный показатель напрямую зависит от толщины панели, длины пролёта, материала облицовки и типа утеплителя. Понимание этой зависимости позволяет инженерам и проектировщикам грамотно подбирать панели для стен, фасадов и перегородок в зависимости от задач и условий эксплуатации.
Факторы, влияющие на несущую способность
Несущие параметры определяются лабораторными испытаниями и расчётами, выполненными по действующим нормативным документам — СП 267.1325800.2016 и ГОСТ 32603-2012. Основные факторы, влияющие на несущую способность сэндвич-панелей:
- Толщина панели — чем толще панель, тем выше её жёсткость и допустимая нагрузка.
- Длина пролёта — при увеличении пролёта нагрузка на панель возрастает, а её несущая способность уменьшается.

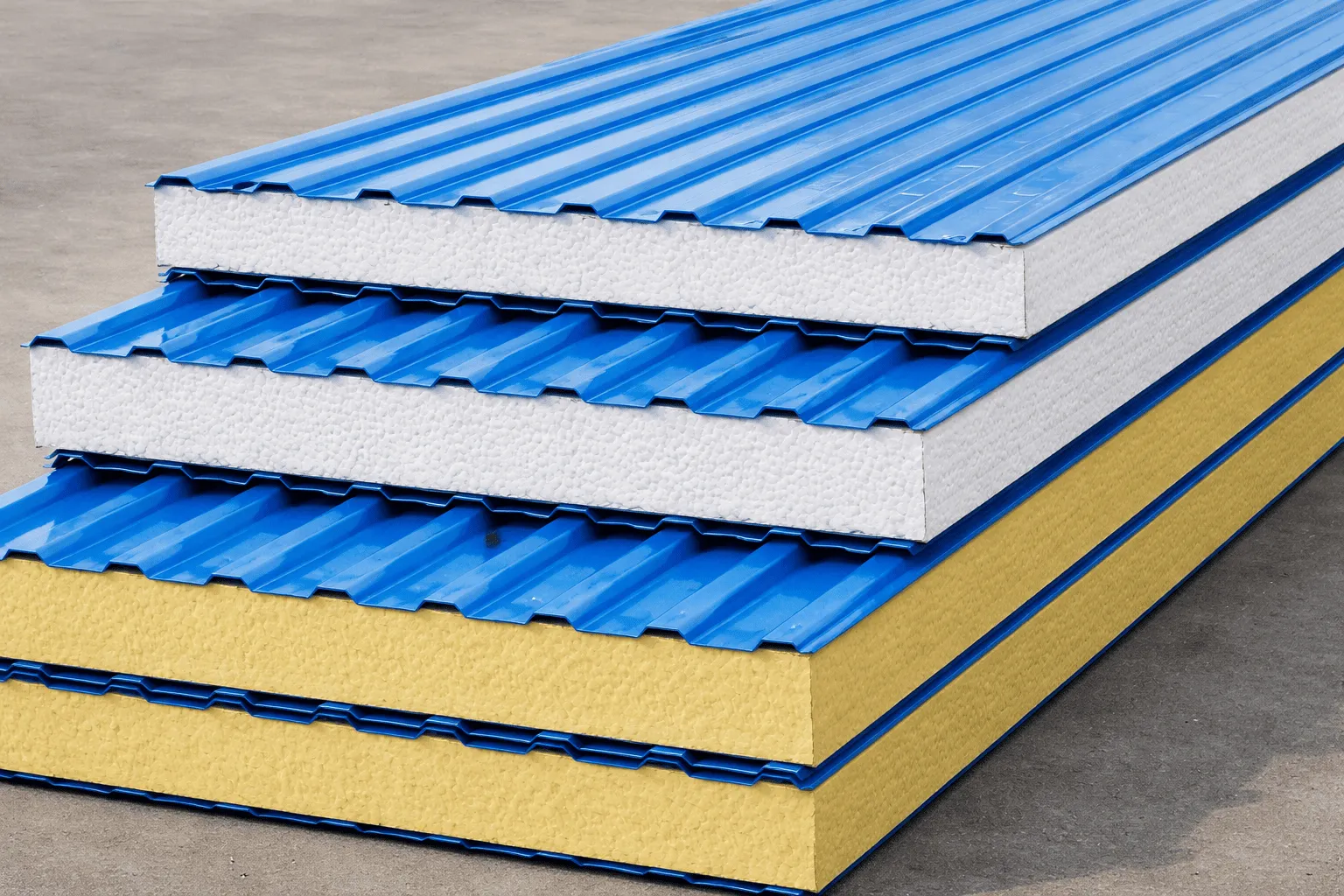

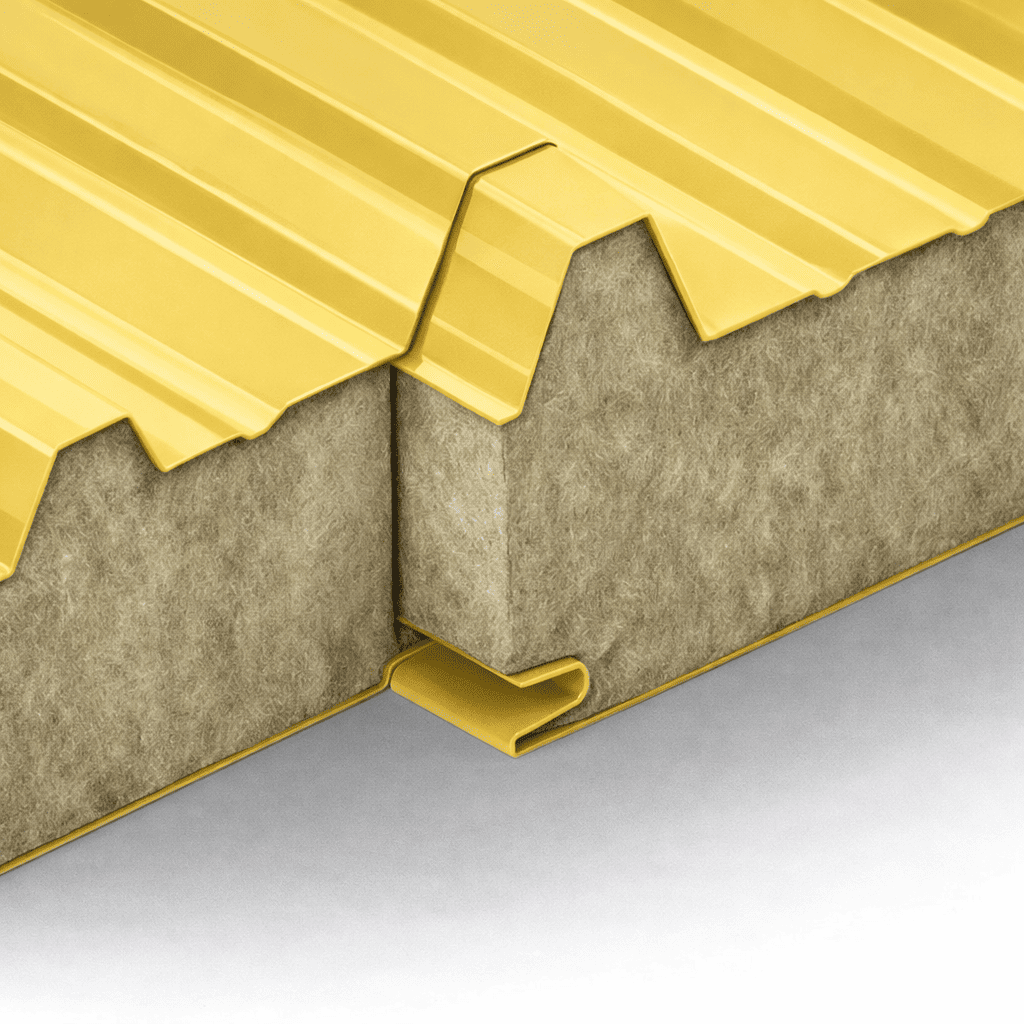

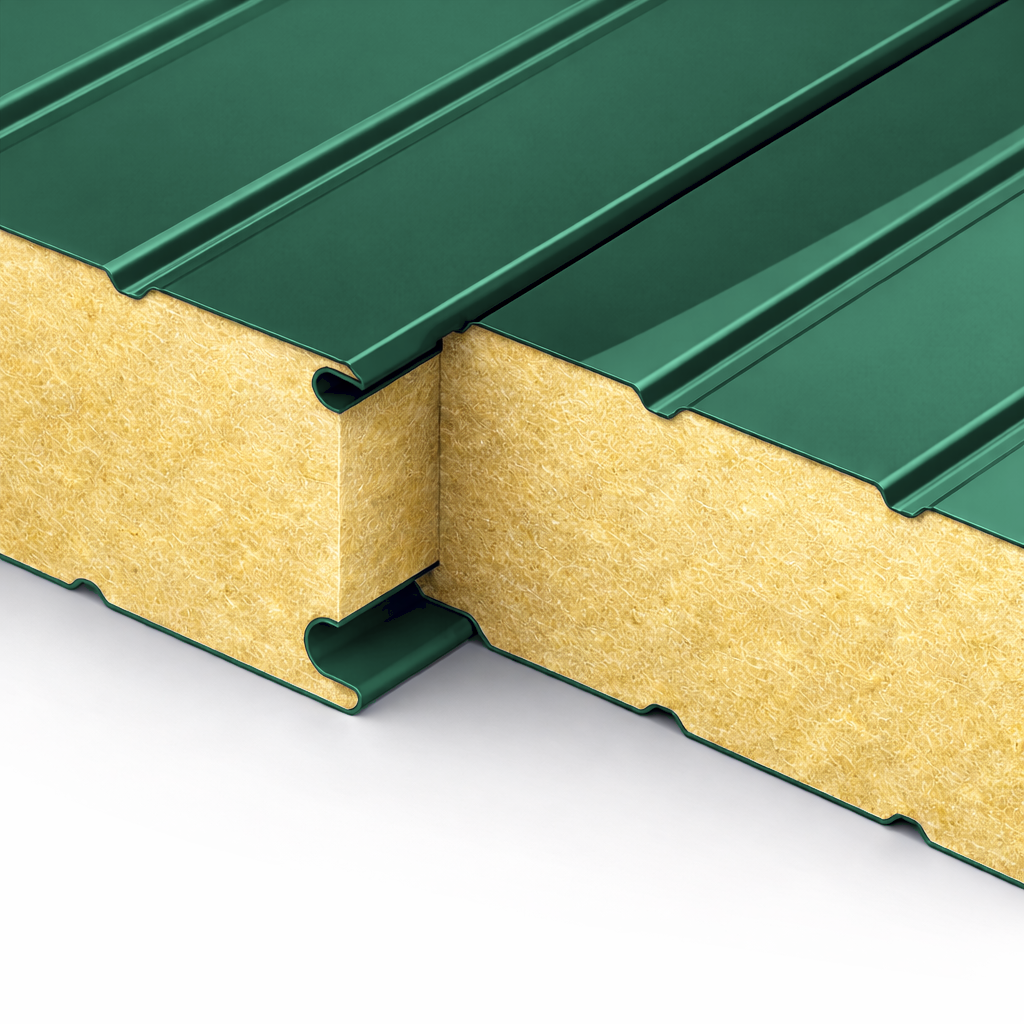

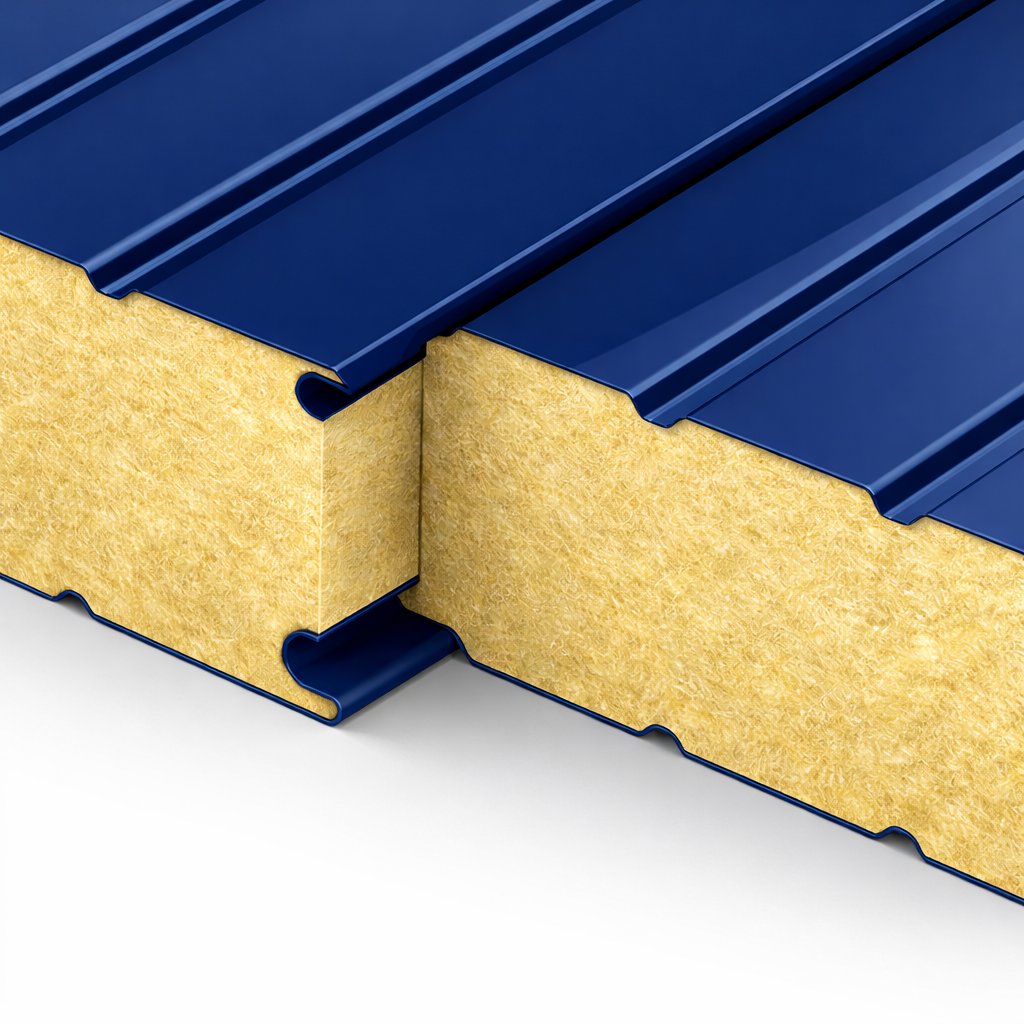

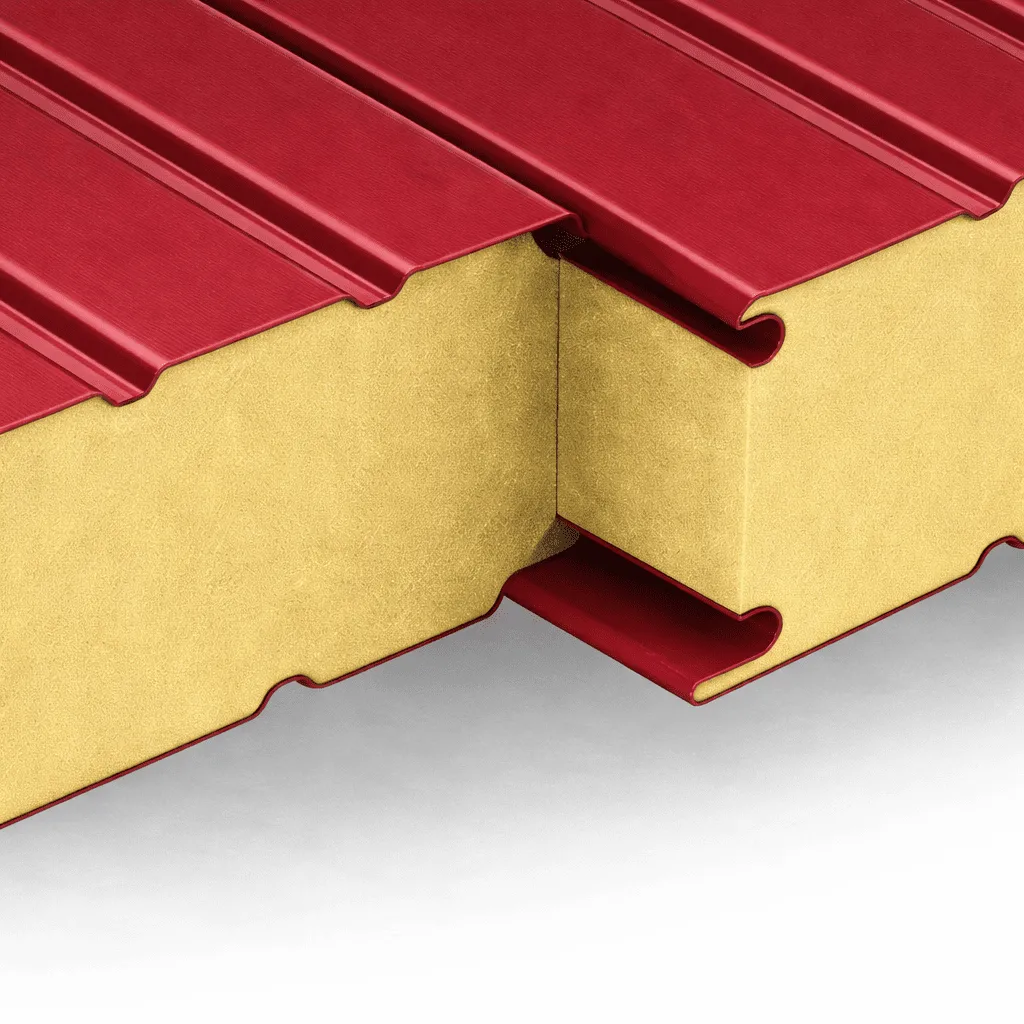

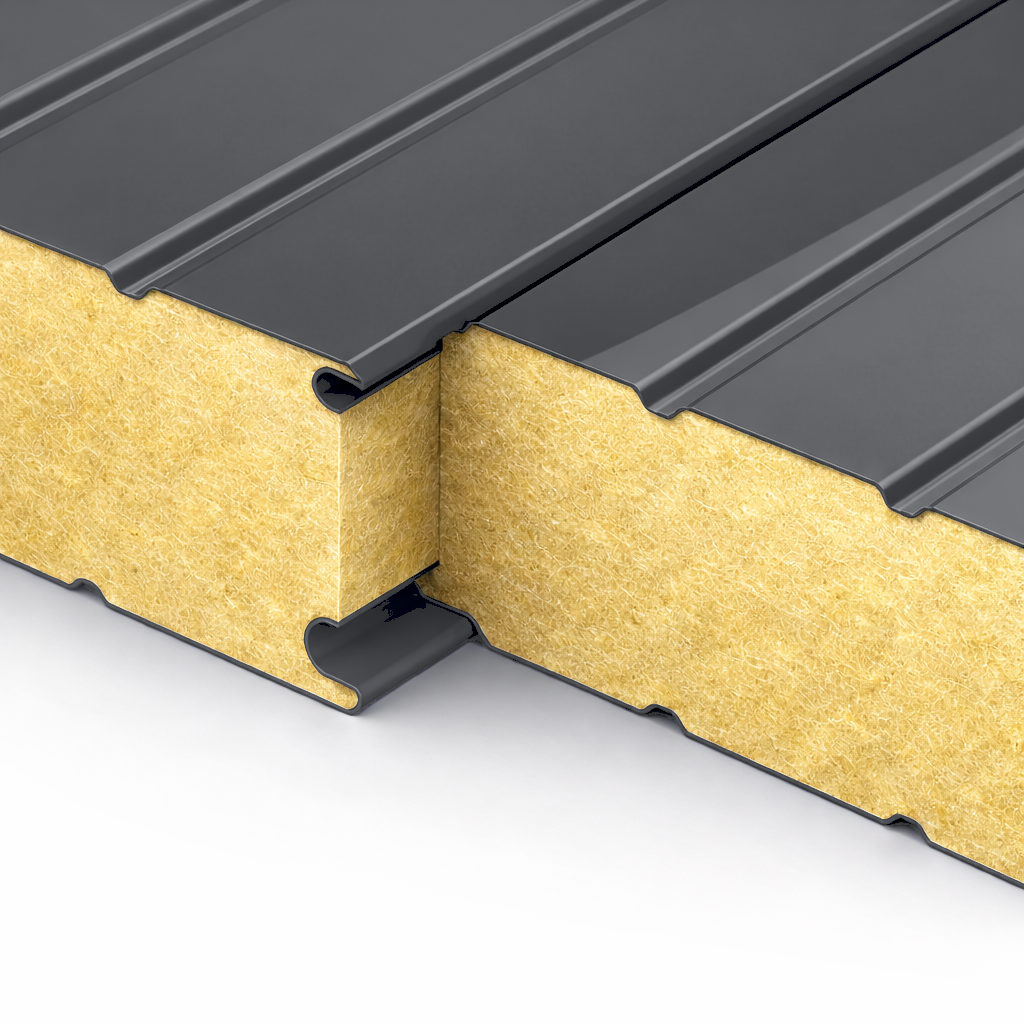

- Материал сердечника — панели с утеплителем из минеральной ваты менее жёсткие, чем из пенополиизоцианурата (PIR) или пенополиуретана (PUR).
- Металл облицовки — толщина стального листа влияет на прочность всей конструкции.
- Способ крепления — жёсткость узлов соединений, количество саморезов и шаг крепления.
Таблица несущей способности стеновых сэндвич-панелей
Ниже приведены усреднённые значения несущей способности стеновых сэндвич-панелей при равнораспределённой нагрузке. Таблица позволяет определить допустимую нагрузку в зависимости от толщины панели и длины пролёта.
| Толщина панели, мм | Несущая способность, кг/м² при длине пролёта, м | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | 6,5 | 7,0 | 8,0 | 9,0 | |
| 60 | 180 | 135 | 105 | 85 | 70 | 50 | 30 | – | – | – | – | – | – | – |
| 100 | 336 | 246 | 198 | 165 | 142 | 128 | 110 | 90 | 75 | 60 | 48 | 38 | 27 | – |
| 120 | – | 340 | 238 | 196 | 170 | 152 | 130 | 110 | 90 | 78 | 68 | 56 | 40 | 28 |
| 150 | – | – | 325 | 255 | 212 | 185 | 168 | 145 | 108 | 98 | 84 | 70 | 50 | 35 |
| 200 | – | – | – | 340 | 286 | 250 | 212 | 190 | 152 | 122 | 105 | 90 | 68 | 52 |
| 250 | – | – | – | – | 370 | 315 | 270 | 229 | 186 | 150 | 128 | 110 | 82 | 65 |
Как пользоваться таблицей
Для определения требуемой толщины панели необходимо знать расчётную нагрузку на стену и предполагаемую длину пролёта между несущими элементами. Например, при длине пролёта 3 м и расчётной нагрузке 200 кг/м² подойдёт панель толщиной не менее 120 мм. Если конструкция проектируется с большим шагом колонн, следует выбрать панель большей толщины или уменьшить расстояние между опорами.
Рекомендации по выбору толщины панели
- 60–80 мм — для внутренних перегородок, временных построек и объектов без значительных нагрузок.
- 100–120 мм — универсальное решение для фасадов и стен зданий в умеренном климате.
- 150–200 мм — для наружных стен промышленных и складских объектов, а также для холодных регионов.
- 250 мм и более — для зданий, эксплуатируемых в условиях повышенных нагрузок или экстремальных температур.
Практические советы проектировщикам
При проектировании стеновых конструкций важно учитывать не только статические нагрузки, но и динамические воздействия — ветер, снег, вибрации оборудования. В расчёты также закладываются условия монтажа: ориентация панелей (вертикальная или горизонтальная), наличие доборных элементов, способ крепления саморезов и их шаг. Рекомендуется соблюдать указания производителей панелей и опираться на расчётные данные из паспорта изделия.
Заключение
Таблица несущей способности стеновых сэндвич-панелей позволяет определить оптимальную толщину материала и обеспечить прочность конструкции без перерасхода. Выбор панели зависит от нагрузки, климатических условий и особенностей здания. Грамотный подбор толщины и типа панели гарантирует надёжность, энергоэффективность и длительный срок службы стеновых систем из сэндвич-панелей.
