Металлочерепица Квадро Профи (Quadro Profi)

Металлочерепица Quadro Profi: строгая геометрия, высокая жёсткость и ресурс

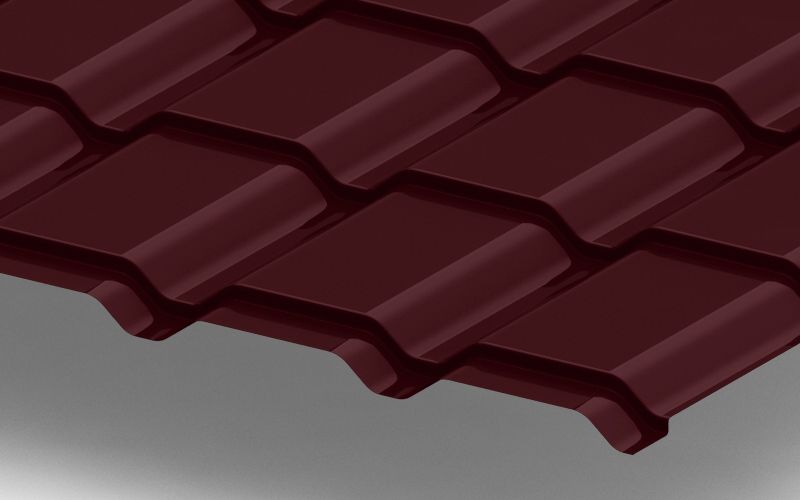

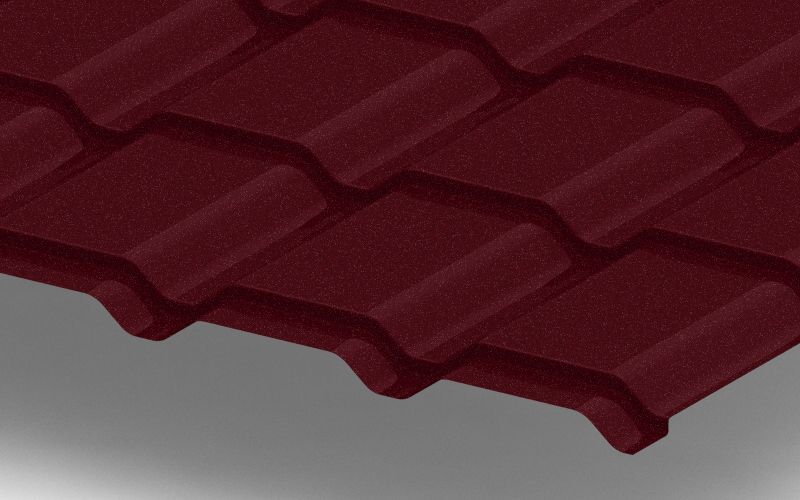

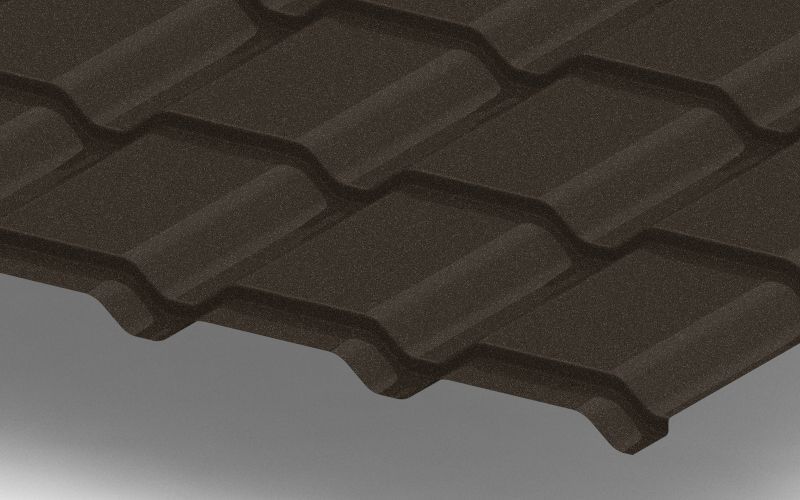

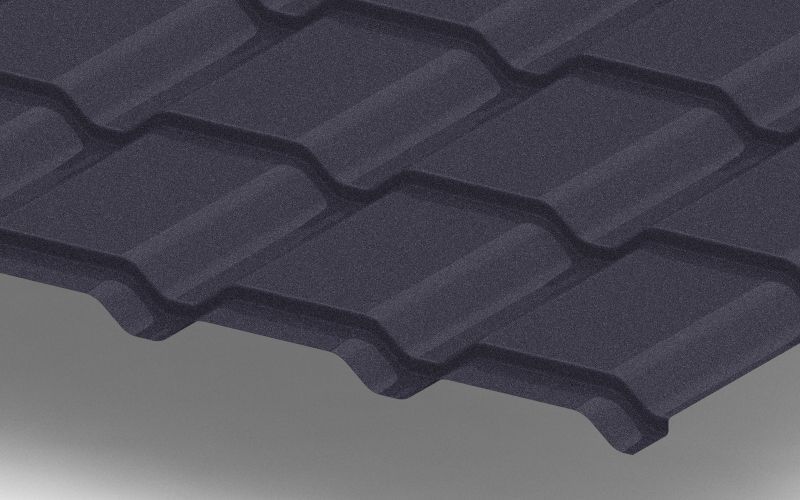

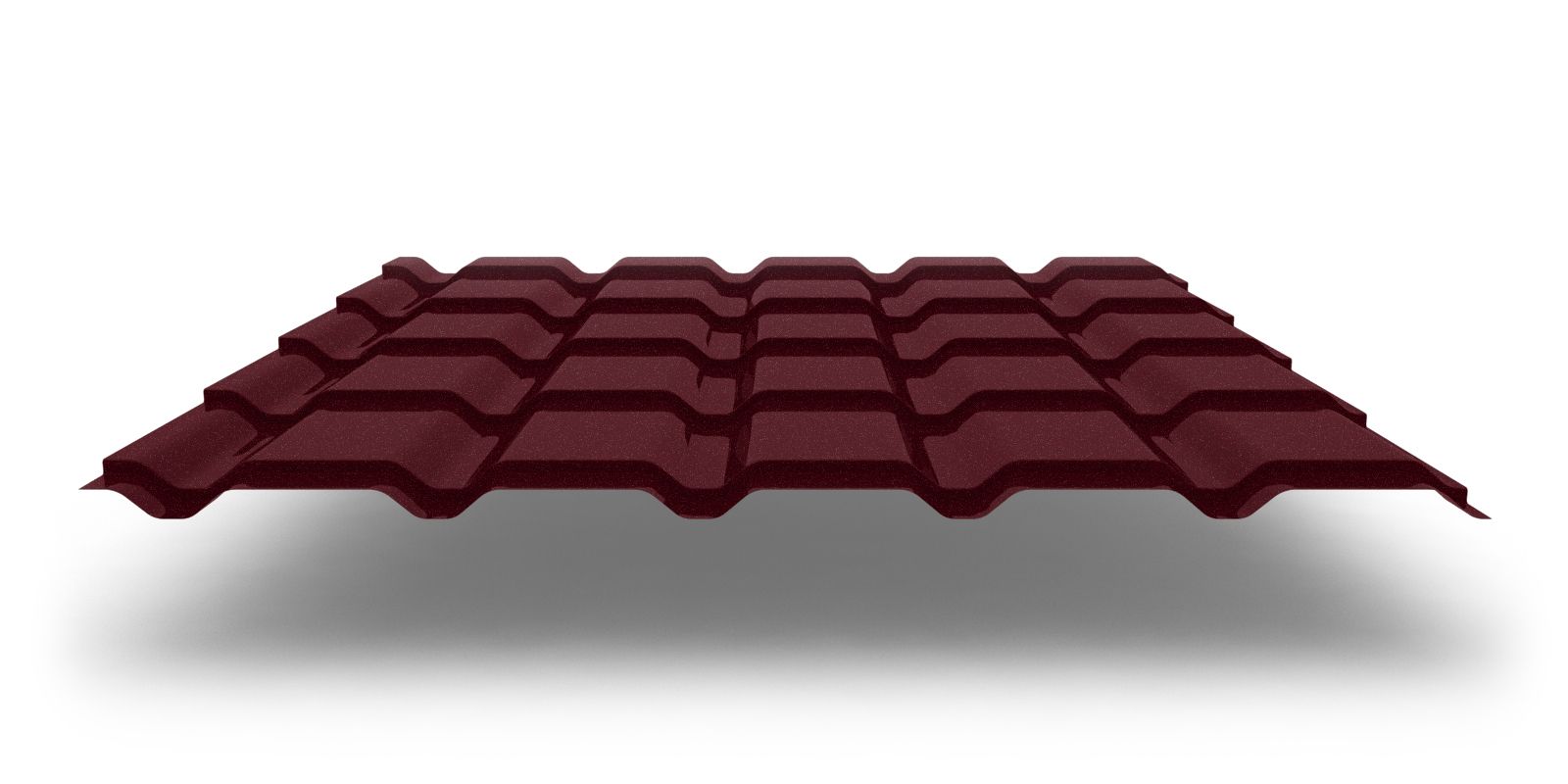

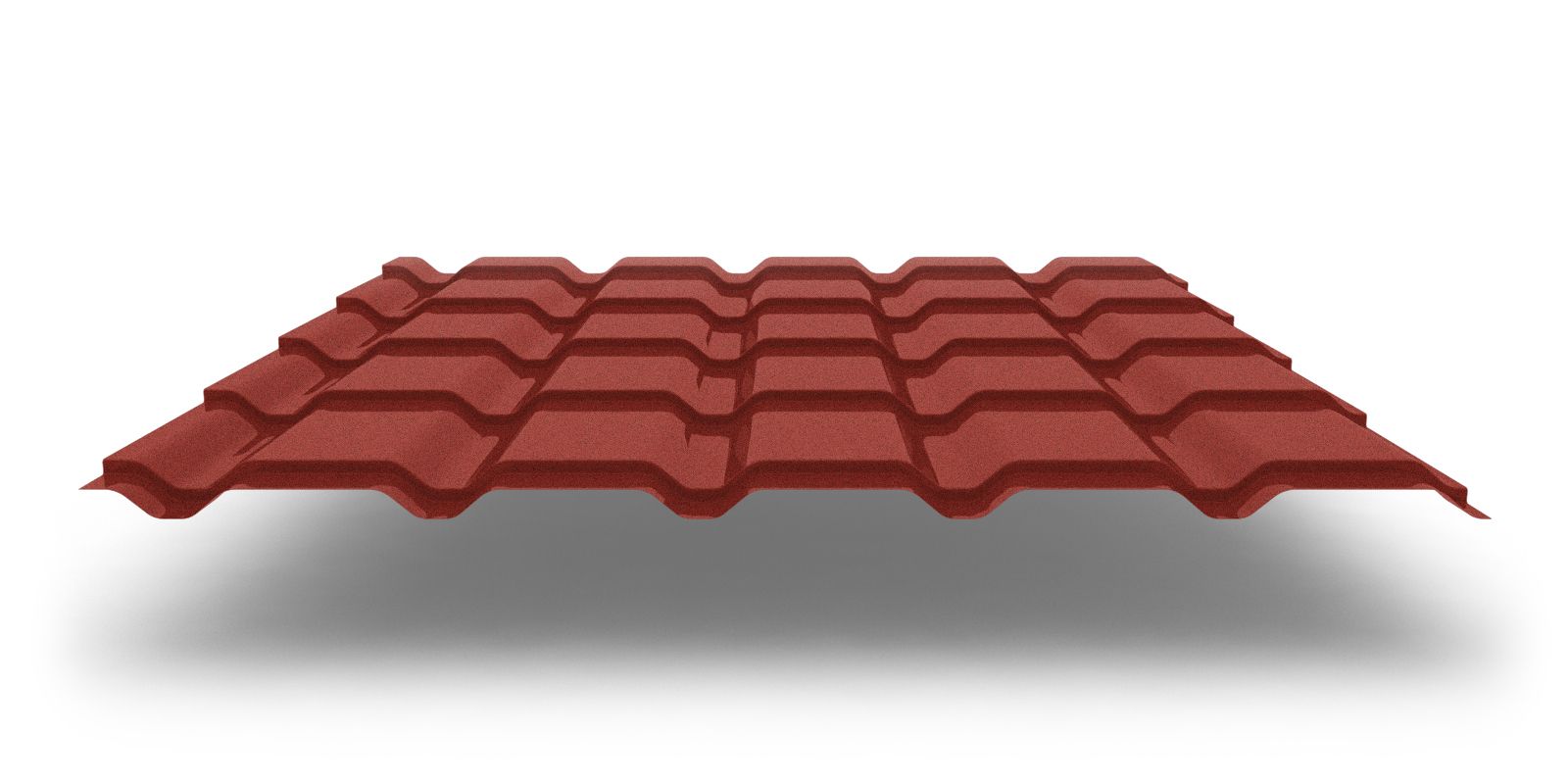

Металлочерепица Quadro Profi — профилированный кровельный материал с выразительным «квадро»-рисунком и увеличенной высотой рельефа. Прямые линии и считываемая модульность создают аккуратную сетку прямоугольных «плит», визуально близкую к архитектурной керамике. В сравнении с классическими волнистыми профилями рельеф Quadro Profi обеспечивает более высокую поперечную жёсткость при малой массе, стабилизирует плоскость ската и упрощает раскладку на сложных кровлях.

Геометрия профиля и типоразмеры

Ниже — ключевые параметры, влияющие на шаг обрешётки, раскрой и расход материалов (фактические величины уточняются по паспорту партии):

Материал и послойная структура

Ресурс Quadro Profi формируется качеством стали, массой защитного металлослоя и типом полимерного покрытия. Слои работают совместно, обеспечивая барьерную и катодную защиту, адгезию и стойкость к УФ и механике:

• Стальная основа 0,45–0,50 мм — несущая способность и формоустойчивость профиля.
• Защитный металлопокров (цинк или Al-Zn) — коррозионная стойкость кромок и зон реза.
• Пассивация (двусторонняя) — стабилизация металлослоя, адгезия грунта.
• Грунт (двусторонний) — выравнивающий слой под финиш.
• Наружный полимерный слой — цвето- и износостойкость, химическая устойчивость, фактура.
• Тыльный защитный лак — защита обратной стороны от конденсата и абразива.

Рациональный выбор для долгого срока службы: сталь 0,50 мм и повышенная масса цинка/Al-Zn (ориентир 180–275 г/м²) + покрытия повышенной стойкости (PUR/PVDF/текстурные системы).

Нормативные ориентиры качества

• ГОСТ 14918 — прокат тонколистовой оцинкованный (масса цинка, адгезия, внешний вид).
• ГОСТ Р 52146 — прокат с полимерным покрытием (толщина/адгезия, стойкость к УФ и истиранию).
• ГОСТ 24045 — геометрия/допуски профилированных листов (точность профиля и замков).

Входной контроль: фактическая толщина, масса металлослоя, равномерность покрытия, отсутствие микротрещин на радиусах штамповки, качество кромок.

Покрытия: как выбрать под условия эксплуатации

Тип финишного слоя определяет устойчивость к выцветанию, истиранию и химическим агентам, а также бюджет. Ниже — практическая «карта» покрытий для Quadro Profi:

Сильные стороны и ограничения профиля Quadro Profi

Преимущества

• Строгая эстетика: «квадро»-рисунок подчёркивает геометрию скатов и современные фасады.
• Высокая поперечная жёсткость: рельеф 25 мм и ступенька 20 мм стабилизируют плоскость.
• Малая масса: ≈ 4–5 кг/м² снижает нагрузку на стропила и облегчает монтаж/логистику.
• Рациональный расход: полезная ширина ≈ 1080 мм — меньше стыков, быстрее укладка.
• Ремонтопригодность: локальная замена листов/доборов без масштабного демонтажа.

Ограничения

• При уклонах 12–14° требуется увеличенный продольный нахлёст и усиленная герметизация.
• Критична вентиляция подкровельного пространства: приток/вытяжка обязательны.
• Недопустим абразивный рез: ожог кромок → ускоренная коррозия.

Кровельные пироги и вентиляция

«Холодная» кровля

1. Металлочерепица Quadro Profi.
2. Контробрешётка 30×50 мм (вентзазор 40–50 мм).
3. Обрешётка с шагом по модулю 350 мм; первый карнизный брус приподнять на 10–15 мм.
4. Гидро-ветрозащитная мембрана с провисом 10–15 мм.
5. Стропильная система.

«Тёплая» кровля

1. Покрытие из металлочерепицы Quadro Profi.
2. Контробрешётка/обрешётка.
3. Супердиффузионная мембрана (Sd < 0,02 м).
4. Теплоизоляция по расчётной толщине между стропилами.
5. Пароизоляция изнутри (Sd ≥ 10–20 м) с герметизацией стыков и примыканий.
6. Внутренняя обрешётка (ниша под инженерку) и отделка.

Вентиляция: непрерывный приток через карниз и вытяжка через конёк/аэраторы. В ендовах и узлах примыканий — сохранять продуваемость; вентзазор 40–50 мм — обязательно.

Расчёт материалов: формулы и ориентиры

Раскладка листов

• Полезная ширина ≈ 1080 мм → число листов в ряду = длина карниза / 1,08 м (округление вверх).
• Длина листа = длина ската + свес 40–50 мм − продольный нахлёст (обычно 150–200 мм; при уклонах 12–14° — до 200–250 мм).
• Для трапециевидных скатов предпочтительна длина кратно 350 мм — меньше отходов и аккуратная стыковка.

Комплектующие и расход

• Саморезы кровельные 4,8×29/35 мм с ЭПДМ: ориентировочно 6–8 шт/м² + линии по карнизу/коньку/ендовам.
• Ендовы нижняя/верхняя; под нижнюю — сплошная обрешётка с лотком.
• Конёк прямой/полукруглый на профилированный уплотнитель; аэроэлементы — по расчёту.
• Планки карнизные, торцевые, примыкания, капельники; уплотнители под конёк/ендову/примыкания.
• Снегозадержатели трубчатые/точечные — по длине ската и снеговой нагрузке.

Монтаж металлочерепицы Quadro Profi

Подготовка основания

• Проверить геометрию скатов: диагонали, параллельность карниза/конька, вылеты свесов.
• Уложить мембрану с провисом и герметизацией стыков; смонтировать контробрешётку.
• Установить обрешётку шагом 350 мм; первый карнизный брус приподнять на 10–15 мм.

Укладка листов

1. Монтаж вести от фронтона навстречу господствующему ветру.
2. Первый лист выровнять по карнизу/торцу, временно прихватить 1–2 саморезами, проверить параллельность.
3. Стыковать «пакетом» 2–3 листа по верхним гребням через волну, выровнять, затем крепить к обрешётке.
4. Боковой нахлёст — 1 волна с капиллярной канавкой сверху; продольный — по уклону и схеме (150–200 мм).

Карта крепежа

• Низ листа по карнизу: саморезы в нижнюю полку волны в местах опирания через 1–2 волны, но не менее 2 шт. на ширину листа.
• Основное поле: крепление в крайние волны к каждому брусу в шахматном порядке; центральная волна обычно не крепится.
• Продольные стыки: саморезы в верхнюю часть гребня через 1 волну.
• Расход: ориентировочно 6–8 шт/м² с усилением краевых зон (карниз, торцы, конёк).
• Момент затяжки: ЭПДМ-шайба упруго прижата, без расплющивания; саморез — строго перпендикулярно плоскости листа.

Узлы: ендовы, конёк, примыкания

Ендова: нижняя планка на сплошной обрешётке с лотком; полотна листов подрезают с отступом 60–100 мм от оси, торцы закрывают ендовым уплотнителем. Конёк: монтаж на профилированный уплотнитель с аэрационными окнами; зазор под вытяжку обязателен. Примыкания: комплектными планками и бутилкаучуковыми лентами; соблюдать капельники и водоотводящие полки.

Акустика и эксплуатационный комфорт

Шум от дождя/града снижают: достаточная толщина утеплителя, упругие прокладки в зонах опирания, корректный шаг/сечение обрешётки. Перетяжка крепежа повышает передачу вибраций — контролируйте момент закручивания.

Хранение, резка и безопасность

• Хранение: на ровных подкладках с уклоном для стока влаги; межлистовые прокладки — для вентиляции.
• Рез: только высечные/листовые ножницы или спецпилы по тонколистовой стали; абразивный круг недопустим.
• Стружка: удалять мягкой щёткой сразу после реза/сверления; зону реза закрывать ремонтной эмалью.
• Транспортировка/переноска: без протяжки «лист по листу», удерживая за кромки несколькими людьми.

Типичные ошибки и как их избежать

• Рез «болгаркой» — перегрев кромки и ускоренная коррозия. Используйте ножницы/спецпилы.
• Перетяжка саморезов — деформация профиля, повреждение ЭПДМ. Контролируйте момент.
• Неверный шаг обрешётки — «гуляющая» плоскость. Привязывайте к модулю 350 мм; карнизный брус — приподнять.
• Недостаточная вентиляция — конденсат и намокание утеплителя. Обеспечьте приток/вытяжку и вентзазор 40–50 мм.
• Ошибочные нахлёсты — подсос воды. Боковой — 1 волна; продольный — 150–250 мм по уклону.

Сводная техническая таблица Quadro Profi

Итоговые рекомендации по выбору и комплектации

• Для максимального ресурса выбирайте сталь 0,50 мм и повышенную массу цинка/Al-Zn; подбирайте покрытия PUR/PVDF или текстурные матовые системы.
• Привязывайте шаг обрешётки к модулю 350 мм; карнизный брус — приподнять на 10–15 мм.
• Закладывайте непрерывную вентиляцию: карнизный приток, коньковая вытяжка, аэраторы для сложных крыш.
• Доборы и уплотнители берите из одной системы покрытий — для совпадения оттенка и блеска.
• Соблюдайте регламент резки/крепления и уход за кромками — это ключ к долговечной герметичности и стабильной геометрии кровли.

Металлочерепица Quadro Profi — выбор для тех, кто ценит строгую архитектурную эстетику, инженерную надёжность и предсказуемую долговечность. Корректная комплектация и соблюдение технологии монтажа обеспечат герметичность, ровную плоскость и устойчивый внешний вид на весь жизненный цикл кровли.
