Фасонные элементы по элементам: как собрать продуманную систему
Фасонные элементы по элементам — это удобный способ ориентироваться в доборных деталях кровли и фасада. Вместо разрозненного набора планок вы получаете структурированную систему, где каждый элемент отвечает за свою часть защиты: конёк, карниз, торцы, примыкания, ендовы, парапеты, окна, цоколь и снегозадержание. Правильно подобранные планки обеспечивают герметичность, долговечность и аккуратный внешний вид здания.
На этой странице собраны основные группы доборных элементов, сгруппированные по узлам и задачам. Вы можете перейти к интересующему разделу по ссылке или использовать обзор как чек-лист при проектировании кровли и фасада.
Важно: на этапе проектирования стоит сразу закладывать фасонные элементы в смету, а не докупать их «по остаточному принципу».
Важно: при сравнении предложений обращайте внимание на толщину металла и тип покрытия, а не только на совпадение цвета.
| Элемент | Зона применения | Главная функция |
|---|---|---|
| Планка конька | верхняя линия схода скатов | защита конька и вентиляция подкровельного пространства |
| Торцевые (ветровые) планки | боковые края скатов | защита от ветра и осадков по торцам кровли |
| Карнизные планки (капельники) | карнизный свес | отвод воды в водосток и защита лобовой доски |
| Парапетные крышки | верхняя часть парапета и заборов | защита кладки от влаги и ультрафиолета |
| Ендовые планки | внутренние углы скатов | приём и отвод концентрированных потоков воды |
| Планки примыкания | стык кровли и стен, труб, парапетов | герметизация узлов примыкания |
| Планки снегозадержания | скаты кровли | контролируемое удержание и сход снежных масс |
| Околооконные (оконные) планки | откосы и отливы оконных проёмов | отвод воды от окна и защита откосов |
| Заглушки конька | торцы коньковых элементов | герметизация и завершение конька |
| Цокольные планки | граница цоколя и фасадных панелей | отвод воды от цоколя и визуальное разделение фасада |
Чем сложнее конфигурация кровли и фасада, тем критичнее роль фасонных элементов: именно они «собирают» систему в единое целое, защищая каждый уязвимый узел от влаги, ветра и температурных перепадов.

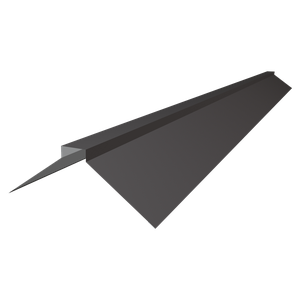

Планка конька: защита вершины кровли
Планка конька перекрывает линию схода скатов и формирует «хребет» крыши. Конёк отвечает за два ключевых процесса: защиту верхнего стыка от осадков и правильную вентиляцию подкровельного пространства. Без грамотно подобранного конька даже качественная кровля рискует страдать от конденсата и протечек.
Коньковые планки бывают плоскими, полукруглыми, многоугольными и декоративными. Для металлочерепицы часто выбирают полукруглый или фигурный конёк, а для профнастила — плоский или многогранный. Важны ширина перекрытия, угол сгиба и форма ребра: от этого зависит, насколько надёжно конёк закроет стык и сохранит вентиляционный зазор.
При выборе обращают внимание на:
- совместимость профиля с видом кровельного материала;
- толщину металла и жёсткость площадки;
- тип полимерного покрытия и его стойкость к ультрафиолету;
- наличие заглушек и дополнительных доборов для сложных участков.

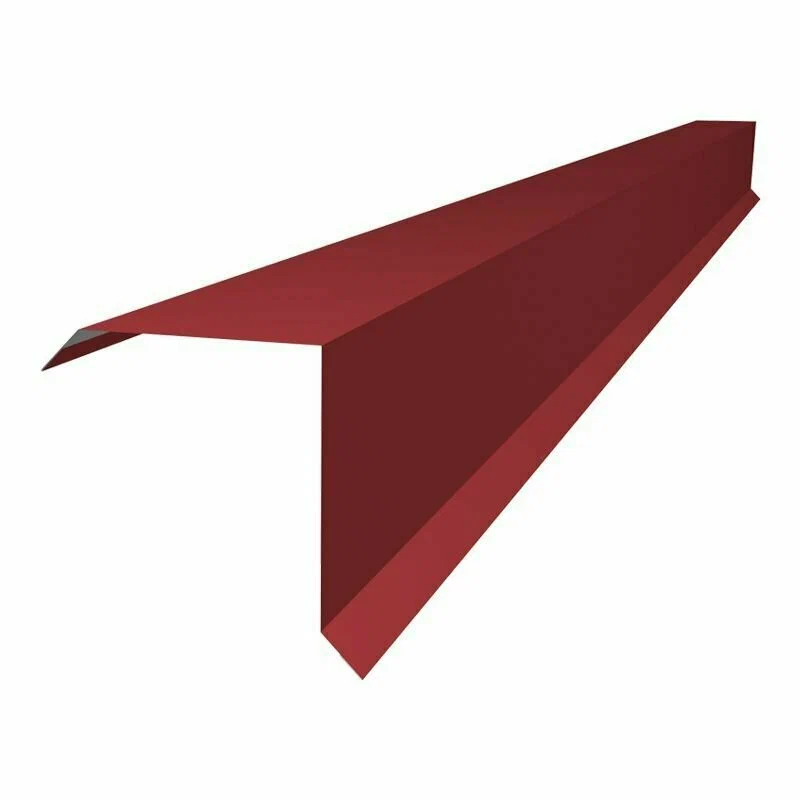

Торцевые (ветровые) планки: защита кромок скатов
Торцевые, или ветровые планки, устанавливаются по боковым краям скатов и закрывают торец кровельного покрытия. Это первая линия обороны от ветра, который пытается «подорвать» листы снизу, а также от косого дождя, снега, пыли и мусора.
Классическая ветровая планка выглядит как жёсткий уголок с загнутыми кромками. В более сложных системах применяются сегментные планки, адаптированные под высокую волну металлочерепицы. Они повторяют геометрию профиля, плотнее облегают лист и минимизируют риск поддувания.
При подборе важно учитывать:
- высоту и шаг волны кровельного материала;
- ширину перекрытия торца листа и торцевой доски;
- количество стыков по длине ската и требуемый нахлёст;
- соответствие цвета и покрытия остальным доборным элементам.

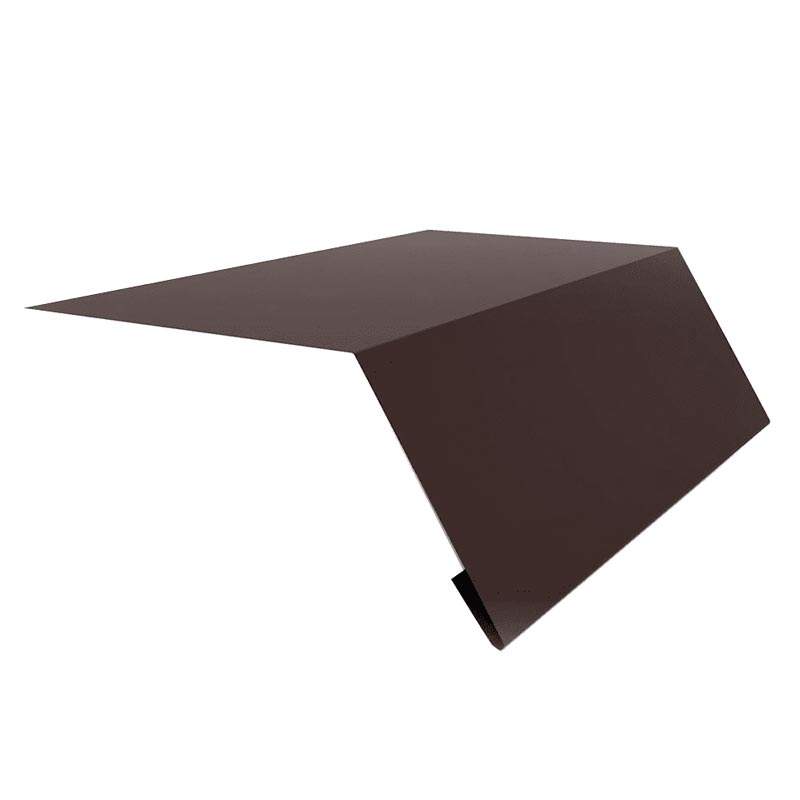

Карнизные планки (капельники): контроль стока воды с кровли
Карнизная планка и капельник отвечают за правильный отвод воды с нижней кромки ската. Они защищают лобовую доску, край обрешётки и фасад от постоянного намокания, направляя потоки в водосточный желоб. Без этих элементов вода попадает на торцы древесины и стены, вызывая потемнения, высолы и разрушение отделки.
Карнизные планки подбирают по ширине полок, толщине металла и углу сгиба, чтобы они корректно «сажались» на свес, а капельник выводил воду за плоскость фасада. Для металлических кровель (профнастил, металлочерепица) такие элементы входят в базовый комплект, но при проектировании фасада важно учесть и их взаимодействие с подшивкой свесов и водосточной системой.

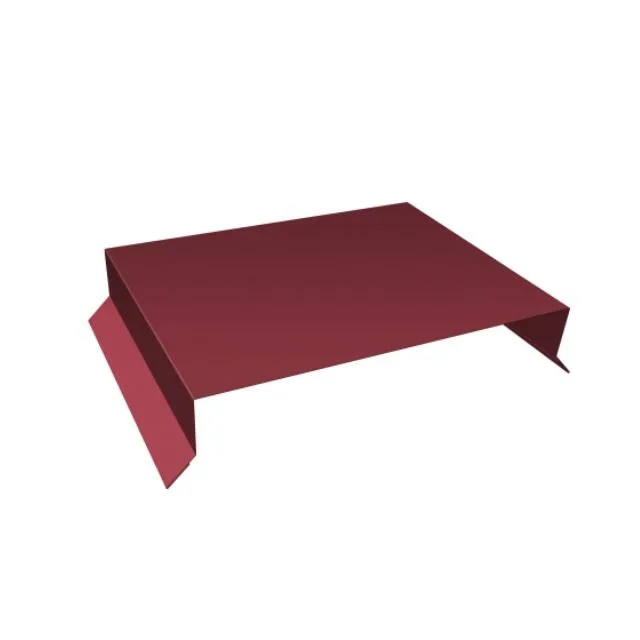

Парапетные крышки: защита верхней плоскости парапета и забора
Парапетные крышки закрывают горизонтальную поверхность парапета кровли или ограждения, предотвращая впитывание влаги в кладку. Они особенно актуальны на плоских кровлях, инверсионных системах и кирпичных заборах. Металлический фартук защищает конструкцию от осадков, солнечного излучения и механических нагрузок при обслуживании кровли.
Крышки бывают прямыми (П-образными), двускатными и фигурными, с разной шириной горизонтальной части и высотой «юбок» по краям. Для длинных участков важна достаточная жесткость и правильно рассчитанный нахлёст, чтобы исключить застаивание воды и разуплотнение швов.

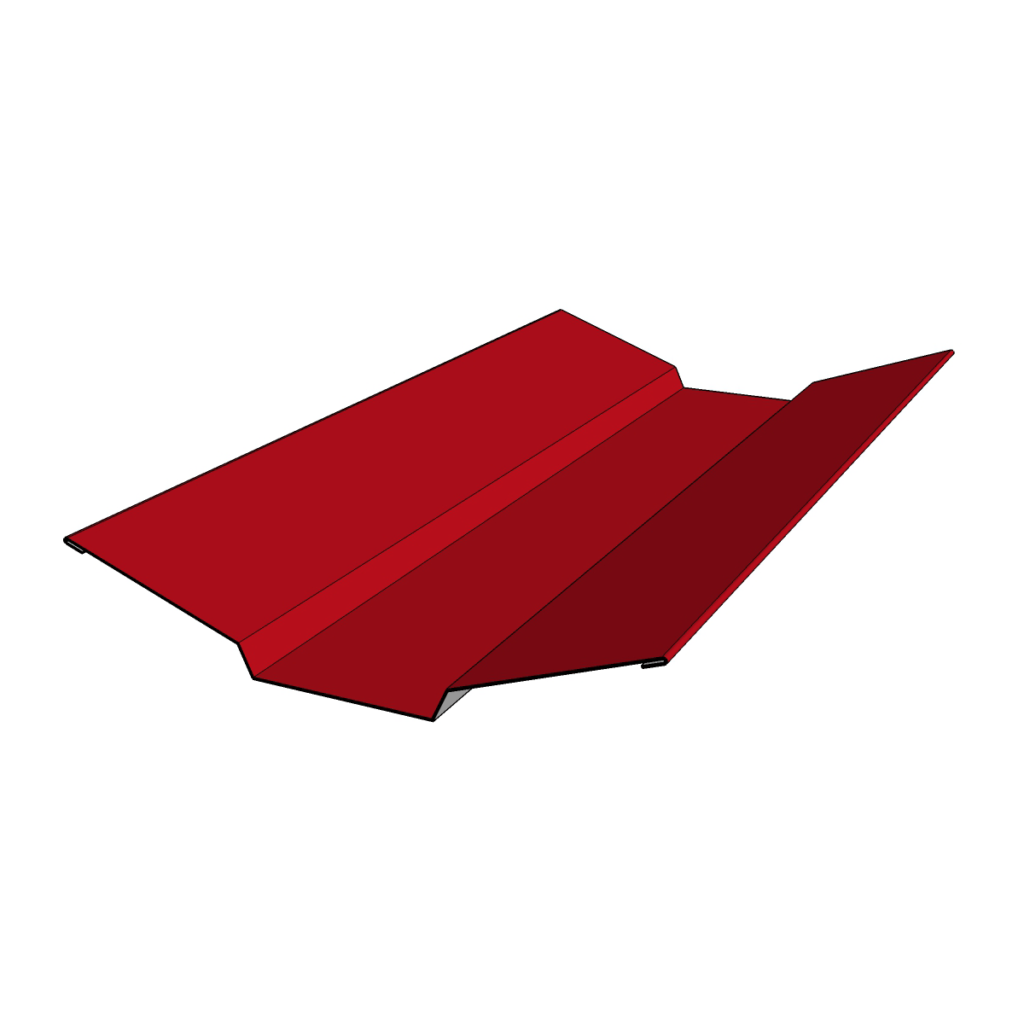

Ендовые планки: работа с самой нагруженной зоной кровли
Ендова — внутренний угол, образованный пересечением двух скатов. Именно здесь сходятся ливневые потоки и задерживаются снежные массы, поэтому к качеству ендовых планок предъявляют повышенные требования. В системе обычно используются два элемента: нижняя ендова для отвода воды и верхняя — для декоративного закрытия стыка и защиты от мусора.
Толщину и ширину ендовых планок выбирают в зависимости от площади кровли, сложности конфигурации и типа покрытия. Для небольших объектов достаточно более лёгких решений, а для больших площадей и снежных районов нужны усиленные профили с увеличенной полкой и продуманной системой герметизации.
Важные моменты при выборе:
- совместимость с высотой профиля (металлочерепица, профнастил, мягкая кровля);
- наличие уплотнителей и герметизирующих лент в узле ендовы;
- правильный нахлёст и схема стыковки между собой и с покрытием;
- подбор цвета — в тон кровле или с акцентом на рельеф.

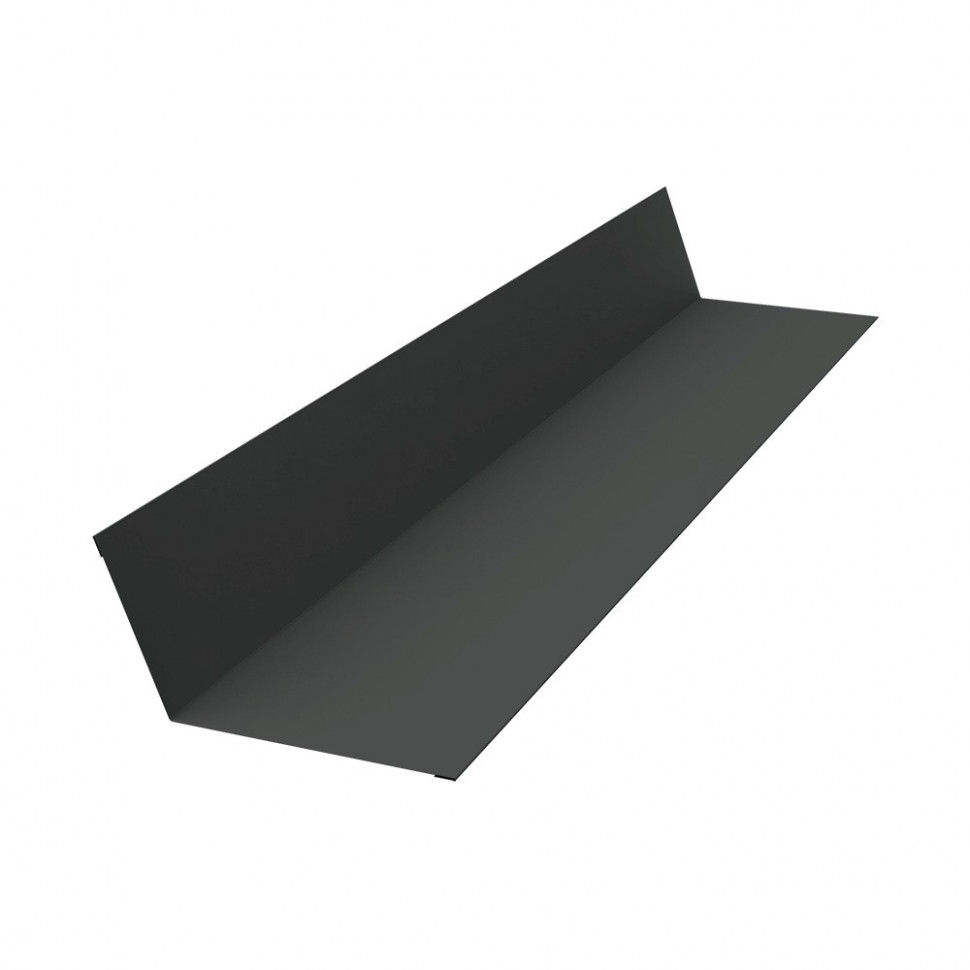

Планки примыкания: герметизация стыков кровли и вертикальных конструкций
Планки примыкания используются в местах, где кровля встречается со стенами, трубами, парапетами, фронтонами и другими вертикальными элементами. Это одни из наиболее ответственных узлов: при неправильном устройстве примыканий протечки появляются даже при качественном покрытии.
Выделяют нижние и верхние планки примыкания, а также решения «в накладку» и «в штробу». В первом случае планка опирается на покрытие, во втором — заводится в штробу в стене и дополнительно герметизируется. Для сложных узлов (например, вокруг прямоугольной трубы) используют набор из нескольких планок с обвязкой по периметру.
При подборе важно учитывать:
- материал и толщину кровельного покрытия;
- высоту и материал стен или труб;
- тип примыкания — внутреннее, внешнее, в штробу или в накладку;
- требования к эстетике — скрытый или подчеркнутый узел.
Планки снегозадержания: безопасность зимой
Планки снегозадержания предотвращают лавинообразный сход снега со скатов. Уголковые снегозадержатели работают как разрезающие планки: они делят пласт снега на мелкие фрагменты и снижают скорость его движения. Такие решения особенно подходят для крыш из металлочерепицы и профнастила в регионах с умеренной снеговой нагрузкой.
Высота уголковой планки обычно невелика, поэтому она практически не заметна на крыше и не портит внешний вид. При необходимости усиливают систему дополнительными рядами или комбинируют уголковые элементы с трубчатыми снегозадержателями, распределяя нагрузку по всей площади ската.
Ключевые моменты при выборе и планировании:
- учёт снегового района и длины скатов;
- угол наклона кровли и тип покрытия;
- шахматный порядок и количество рядов снегозадержателей;
- расположение над входами, дорожками, парковками и зонами активного использования.
Околооконные (оконные) планки: откосы и отливы
Околооконные планки формируют правильный узел оконного проёма: откосы закрывают боковые и верхнюю части, а отлив отвечает за отвод воды от нижней кромки окна. Они защищают стену и оконный блок от намокания, появления потёков, загрязнений и обледенения.
Оконные откосы практически всегда изготавливают по индивидуальным размерам, учитывая тип окна, толщину стен, конструкцию фасадной системы и декоративные требования. Отливы подбирают по вылету, углу наклона и форме капельника, чтобы вода не стекала по фасаду и не попадала на цоколь.
Околооконные планки совместимы с различными фасадными материалами: профнастилом, металлическим сайдингом, металлокассетами, линеарными панелями и комбинированными системами. При грамотном подборе оттенка и профиля окно выглядит аккуратно и логично вписано в плоскость фасада.

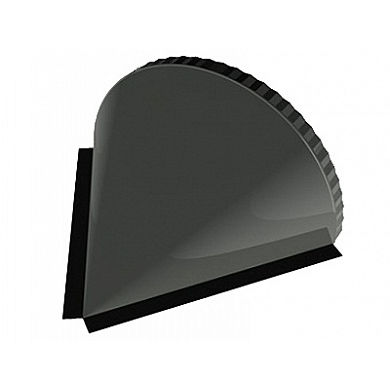

Заглушки конька: аккуратный и герметичный торец
Заглушки конька закрывают торцы коньковых элементов и предотвращают попадание внутрь крыши осадков, пыли, листьев и насекомых. Для полукруглых коньков используются специальные конусные заглушки, для плоских и фигурных — свои варианты торцевых элементов.
От правильного выбора и установки заглушек зависит герметичность конька и отсутствие подтёков в зоне торцов. Важны точное совпадение по диаметру или геометрии профиля, соответствие покрытия и цвета, а также аккуратный монтаж с плотным прилеганием к коньку.
Чаще всего заглушки изготавливают из той же стали и с тем же полимерным покрытием, что и основная коньковая планка, чтобы обеспечить единый ресурс службы и монолитный внешний вид кровли.

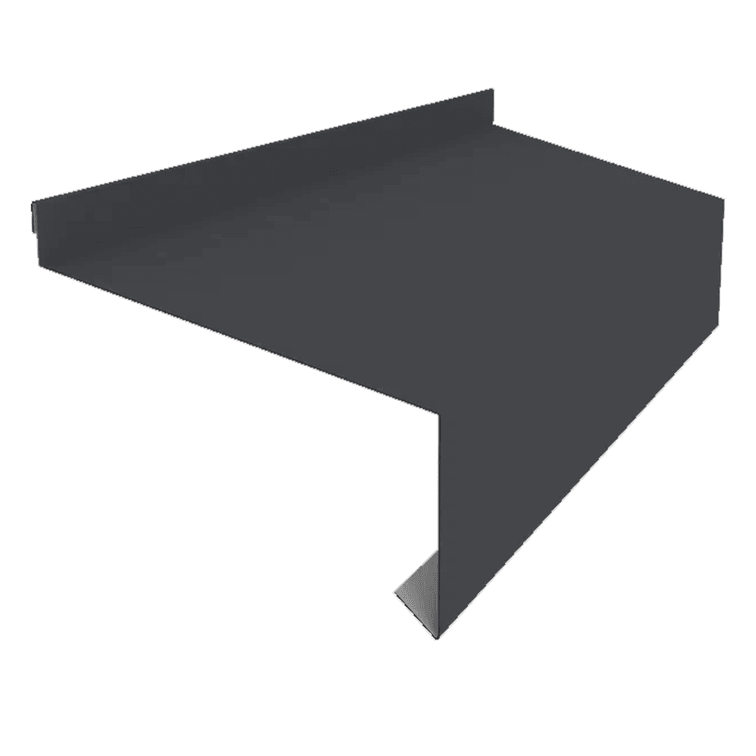

Цокольные планки: граница фасада и защита основания
Цокольные планки устанавливаются по периметру здания в зоне перехода от цоколя к фасадным панелям. Они защищают нижнюю кромку облицовки от влаги и загрязнений, а также направляют воду от стен и основания. Кроме того, цокольные доборы подчёркивают архитектуру: можно выделить цоколь контрастным цветом или, наоборот, сделать переход максимально незаметным.
Толщину и конфигурацию цокольных планок выбирают исходя из высоты цоколя, типа фасадной системы и ожидаемой нагрузки (брызги от осадков, механические воздействия, эксплуатация отмостки). Для объектов большой площади часто применяют усиленные решения с большей толщиной металла.
Как работать с фасонными элементами по элементам на стадии проекта
Чтобы система доборов была не набором случайных деталей, а цельным комплексом, стоит рассматривать фасонные элементы по элементам уже на стадии проектирования:
- Составить перечень узлов: конёк, карниз, торец, примыкания, ендовы, парапеты, окна, цоколь, снегозадержание.
- Для каждого узла определить свои фасонные элементы и их количество.
- Согласовать толщину металла и тип покрытия между всеми группами элементов.
- Продумать цветовые сочетания: в тон кровле и фасаду или с акцентами.
- Проверить совместимость типовых элементов с архитектурой объекта и при необходимости заложить индивидуальные решения.
Когда вы планируете купить фасонные элементы, важна не только цена за погонный метр, но и то, насколько целостно доборы работают как система: закрывают ли все узлы, согласованы ли по материалу и покрытию, выдерживают ли расчётные нагрузки.
