Доборные элементы для композитной черепицы
Доборные элементы для композитной черепицы — это комплектующие, которые используются для оформления коньков, карнизов, торцов, примыканий, ендов и других сложных участков кровли. Они не только завершают внешний вид крыши, но и защищают конструкцию от попадания воды, снега, мусора и ветра под кровельное покрытие.
Даже качественная композитная черепица не может полноценно работать без правильно подобранных доборных элементов. Основное покрытие закрывает скаты, а именно комплектующие обеспечивают герметичность в местах соединений, переходов и примыканий. Поэтому при расчёте кровли важно учитывать не только площадь черепицы, но и конфигурацию всей крыши.
Какие доборные элементы используются для композитной черепицы
Набор комплектующих зависит от формы кровли, количества скатов, наличия ендов, труб, стен, фронтонов и других архитектурных элементов. Наиболее распространённые виды:
- коньковые элементы;
- торцевые и ветровые планки;
- карнизные планки;
- ендовы;
- планки примыкания;
- пристенные планки;
- заглушки конька;
- элементы для оформления ребер;
- фартуки и планки обхода труб;
- элементы вентиляции кровли;
- крепёж и герметизирующие комплектующие.
Коньковые элементы
Конёк закрывает верхнюю линию соединения двух кровельных скатов. Это один из наиболее заметных и важных доборных элементов. Он защищает верхний стык от осадков и одновременно формирует законченный внешний вид кровли.
Для композитной черепицы могут использоваться коньки различной формы: полукруглые, угловые, модульные и другие варианты, соответствующие дизайну основного покрытия.
При выборе необходимо учитывать угол между скатами, форму профиля и совместимость элемента с конкретной серией черепицы.

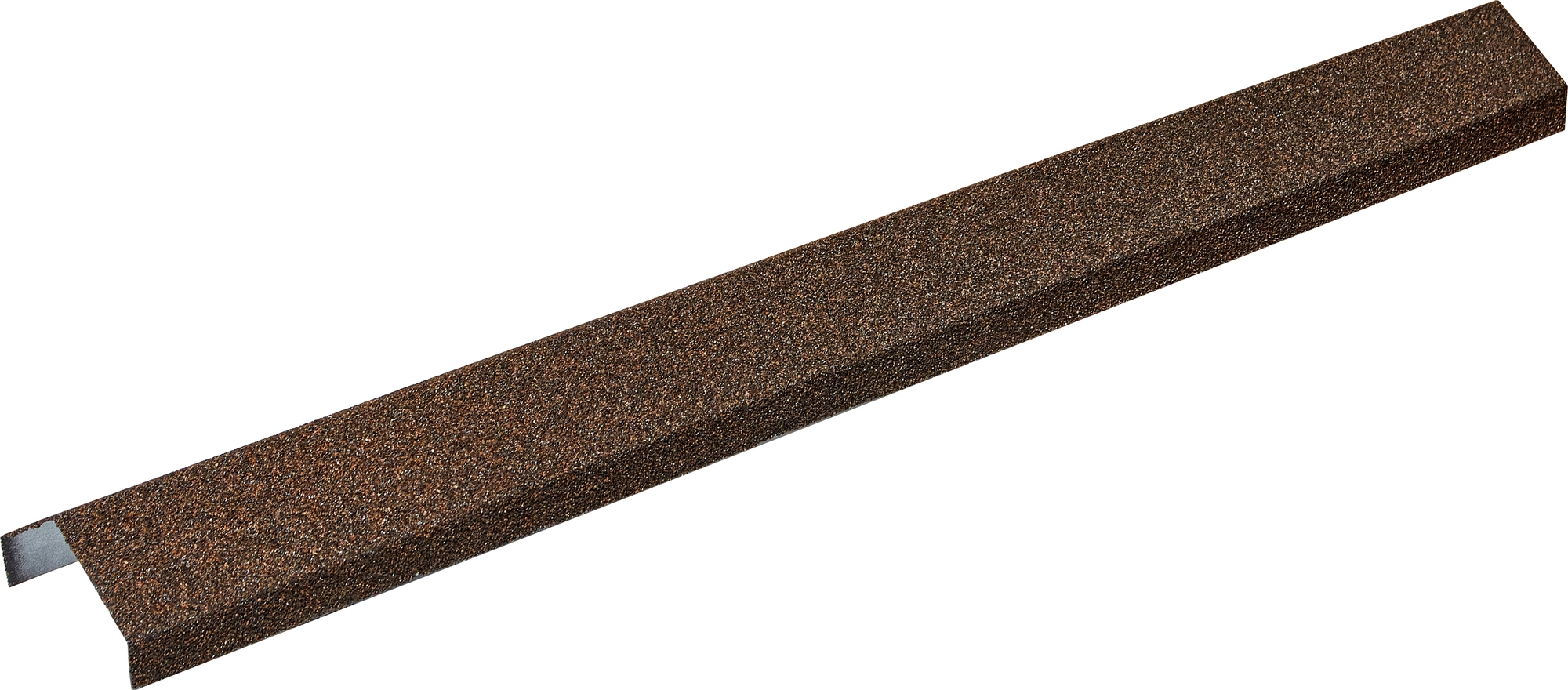

Элементы для ребер кровли
На вальмовых и сложных многоскатных крышах кроме горизонтального конька присутствуют наклонные ребра. Для их оформления обычно используются те же или специальные коньковые элементы.
Они закрывают линию соединения скатов и защищают подкровельное пространство от влаги. Количество таких элементов рассчитывается по общей длине всех ребер с учётом нахлёста.

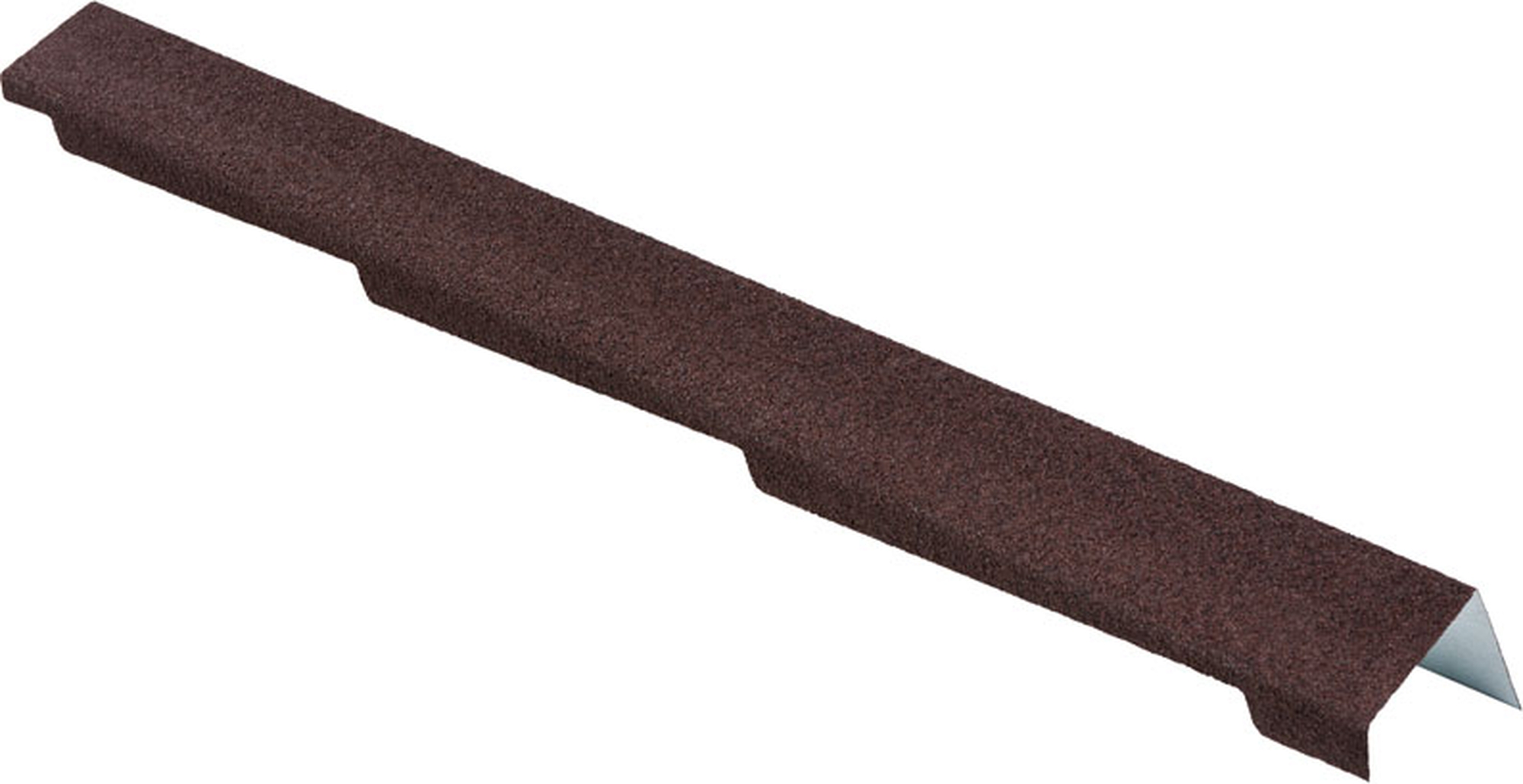

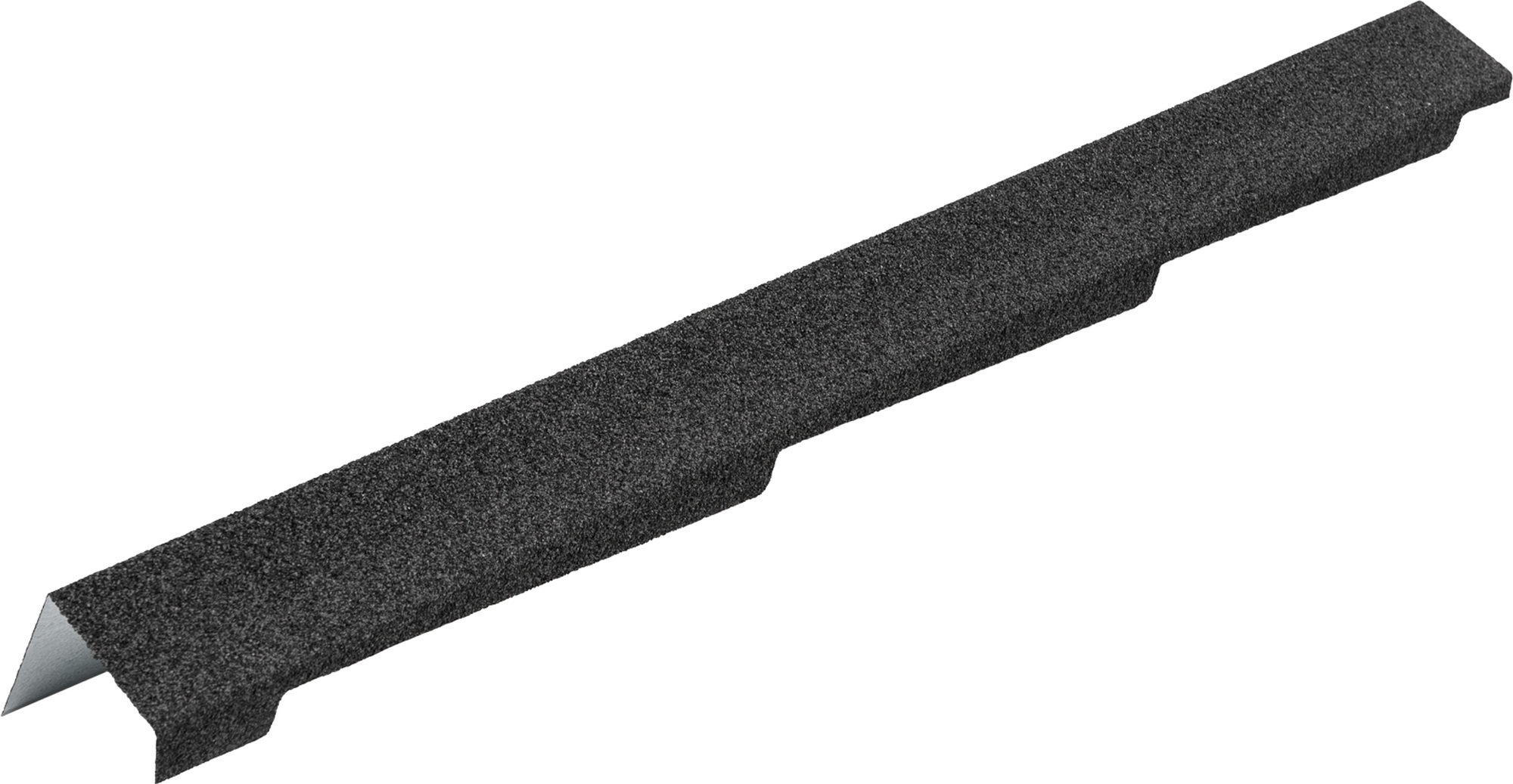

Торцевые и ветровые планки
Торцевая планка устанавливается вдоль бокового края кровельного ската. Она закрывает торец обрешётки и кровельного покрытия, защищая конструкцию от бокового дождя и порывов ветра.
Кроме защитной функции торцевая планка формирует аккуратную линию фронтона. Она особенно важна на открытых участках кровли, где ветер может воздействовать непосредственно на край покрытия.
Карнизные планки
Карнизная планка устанавливается в нижней части ската. Она помогает правильно организовать отвод воды с кровельного покрытия и защищает край карнизной конструкции.
Карнизный элемент работает совместно с гидроизоляцией и водосточной системой. Его геометрию необходимо подбирать так, чтобы вода направлялась в желоб, а не попадала на лобовую доску или под кровельное покрытие.
Ендова для композитной черепицы
Ендова используется во внутренних углах, образованных двумя скатами. Это один из самых нагруженных водой участков кровли, поскольку именно сюда стекают осадки сразу с двух поверхностей.
Поэтому при выборе и монтаже ендовы особенно важны достаточная ширина, правильная геометрия и надёжная гидроизоляция. Ошибки в этом узле способны привести к протечкам даже при правильно уложенной черепице на остальных участках.
Верхняя и нижняя ендова
В зависимости от кровельной системы могут использоваться нижняя и декоративная верхняя ендова. Нижний элемент отвечает прежде всего за отвод воды, а верхний может закрывать края покрытия и формировать законченный внешний вид.
Конкретная схема зависит от конструкции кровли и рекомендаций производителя композитной черепицы.
Планки примыкания
Планки примыкания используются в местах, где кровельный скат подходит к вертикальной стене, дымоходу, шахте или другой конструкции.
Задача такого элемента — не допустить проникновения воды в зазор между кровельным покрытием и вертикальной поверхностью. Для надёжной защиты могут использоваться несколько элементов: нижние и верхние планки, герметизация и дополнительный гидроизоляционный слой.
Планки обхода трубы
Места выхода дымовых и вентиляционных труб относятся к наиболее сложным кровельным узлам. Для их оформления применяются специальные фартуки и планки примыкания.
Основная задача — направить воду вокруг трубы и исключить её попадание в подкровельное пространство. Размер и форма элементов подбираются с учётом размеров трубы и её расположения относительно ската.
Пристенные планки
Если один край кровельного ската примыкает к вертикальной стене, применяется пристенная планка. Она закрывает линию соединения и защищает узел от осадков.
Особенно важно правильно организовать такой элемент на длинных примыканиях, поскольку даже небольшая ошибка по всей длине может создать путь для проникновения воды.
Заглушки конька
Заглушки устанавливаются на открытых торцах коньковых элементов. Они закрывают внутреннюю часть профиля и улучшают внешний вид кровли.
Кроме декоративной функции заглушка уменьшает вероятность попадания внутрь конькового узла осадков, мусора, птиц и насекомых.
Вентиляционные элементы
Правильно устроенная кровля должна обеспечивать вентиляцию подкровельного пространства. Для этого могут применяться специальные вентиляционные элементы и выходы, совместимые с формой композитной черепицы.
Они помогают удалять избыточную влагу и поддерживать нормальный режим работы утеплённой кровельной конструкции.
Количество и расположение вентиляционных элементов определяются конструкцией крыши, площадью скатов и схемой вентиляции.
Доборные элементы или обычный окрашенный металл
Иногда для сложных узлов используют планки, изготовленные из обычного листового металла. Однако для кровли из композитной черепицы предпочтительно использовать элементы, максимально соответствующие основному покрытию по форме и внешнему виду.
| Характеристика | Фирменные доборные элементы | Универсальные металлические планки |
|---|---|---|
| Совместимость с профилем | Высокая | Зависит от размеров |
| Внешний вид | Соответствует черепице | Может отличаться |
| Монтаж | Предусмотрен системой кровли | Может потребовать подгонки |
| Сложные узлы | Обычно удобнее | Требуется индивидуальное изготовление |
Как выбрать доборные элементы по форме кровли
Чем сложнее геометрия крыши, тем больше типов комплектующих потребуется. Для простой двускатной кровли основными элементами будут конёк, торцевые и карнизные планки.
Для вальмовой крыши добавляются элементы наклонных ребер. На кровле с несколькими пересекающимися скатами потребуются ендовы, а при наличии труб, стен и шахт — планки примыкания.
| Тип кровли или узла | Основные элементы |
|---|---|
| Двускатная крыша | Конёк, торцевые и карнизные планки |
| Вальмовая крыша | Конёк, элементы ребер, карнизные планки |
| Сложная многоскатная крыша | Коньки, ребра, ендовы, примыкания |
| Примыкание к стене | Пристенная планка и гидроизоляция |
| Дымоход | Комплект планок или фартук примыкания |
Как выбрать цвет
Доборные элементы обычно подбираются в цвет композитной черепицы. Это особенно важно для коньков, торцевых планок и других видимых деталей.
Однако на архитектурных проектах иногда используют контрастные решения. В этом случае цвет комплектующих выбирается как часть общего дизайна фасада и кровли.
При покупке элементов разных производителей необходимо учитывать, что оттенки с одинаковым условным названием могут визуально отличаться.
Как выбрать материал и покрытие
Доборные элементы постоянно контактируют с атмосферными осадками, поэтому их защитное покрытие должно соответствовать условиям эксплуатации кровли.
Желательно, чтобы комплектующие имели сопоставимую с основным покрытием стойкость к коррозии и атмосферному воздействию. Особенно это важно для коньков, ендов и карнизных участков.
Как рассчитать количество
Количество доборных элементов рассчитывается не по площади кровли, а по длине соответствующих узлов. Отдельно измеряют:
- общую длину конька;
- длину наклонных ребер;
- длину карнизов;
- длину торцевых сторон;
- длину всех ендов;
- протяжённость примыканий к стенам;
- размеры проходов труб и других элементов.
При расчёте необходимо учитывать рабочую длину детали и нахлёст. Простое деление общей длины на физическую длину элемента может дать недостаточное количество комплектующих.
Как выбрать конёк под задачу
Коньковый элемент выбирают по форме профиля и архитектуре кровли. Полукруглые варианты придают крыше более объёмный вид, угловые выглядят строже и компактнее.
Важно учитывать способ соединения отдельных частей и наличие торцевых заглушек. На сложных крышах также потребуются элементы оформления стыков нескольких коньков.
Как выбрать ендову
Основной критерий — способность безопасно отвести расчётный объём воды. Для длинных скатов и большой площади водосбора требования к ендове выше.
Не следует чрезмерно уменьшать ширину этого элемента ради экономии. Ендова относится к наиболее ответственным узлам кровли.
Как выбрать примыкание
Для примыкания необходимо учитывать материал стены, угол кровли и высоту вертикальной части элемента. Планка должна направлять воду поверх кровельного покрытия, а не под него.
В сложных узлах одного металлического элемента недостаточно — требуется правильно организованная гидроизоляция всего примыкания.
Крепёж для доборных элементов
Для монтажа используются крепёжные элементы, предусмотренные кровельной системой. Их размеры, материал и защитное покрытие должны соответствовать условиям наружной эксплуатации.
Неподходящий крепёж может стать причиной локальной коррозии или ослабления узла. Также необходимо соблюдать рекомендуемое расстояние между точками крепления.
Как выбрать доборные элементы под задачу
| Задача | Какой элемент нужен |
|---|---|
| Закрыть верхний стык скатов | Коньковый элемент |
| Оформить боковой край кровли | Торцевая или ветровая планка |
| Защитить нижний край ската | Карнизная планка |
| Отвести воду во внутреннем углу | Ендова |
| Примкнуть кровлю к стене | Пристенная планка |
| Обойти дымоход | Фартук и планки примыкания |
| Оформить ребро вальмовой кровли | Коньковый или специальный ребровый элемент |
| Закрыть торец конька | Заглушка |
Основные ошибки при выборе
- Покупать только основную черепицу: без доборных элементов невозможно правильно оформить все узлы.
- Считать комплектующие только по площади крыши: расчёт выполняется по длине каждого узла.
- Не учитывать нахлёст: фактическая рабочая длина элемента меньше полной.
- Использовать неподходящий по профилю конёк: это усложняет монтаж и ухудшает внешний вид.
- Экономить на ендове: именно здесь проходит значительный объём воды.
- Не учитывать примыкания к трубам и стенам: эти узлы требуют отдельного расчёта.
- Подбирать оттенок только по названию: цвета разных производителей могут отличаться.
Что учитывать при заказе
- производителя и серию композитной черепицы;
- форму и количество скатов;
- общую длину коньков;
- длину карнизов и торцов;
- наличие ендов;
- количество примыканий;
- дымоходы и вентиляционные выходы;
- цвет и тип покрытия;
- рабочую длину комплектующих;
- необходимый нахлёст;
- крепёж и дополнительные уплотнительные материалы.
Итог
Доборные элементы для композитной черепицы формируют и защищают наиболее сложные участки кровли. Коньковые элементы закрывают соединения скатов, торцевые и карнизные планки защищают края, ендовы отводят воду из внутренних углов, а элементы примыкания обеспечивают герметичность вокруг стен, труб и других конструкций.
Подбирать комплектующие следует одновременно с основным кровельным покрытием. Для правильного расчёта необходимо учитывать геометрию крыши, длину всех коньков, ребер, карнизов, торцов, ендов и примыканий. Важно также проверить совместимость профиля, цвет, защитное покрытие и рабочую длину деталей. Комплексный подбор доборных элементов позволяет получить не только аккуратную, но и технически правильно защищённую кровлю.
