Металлочерепица Каскад: строгая геометрия и повышенная жёсткость для современных кровель

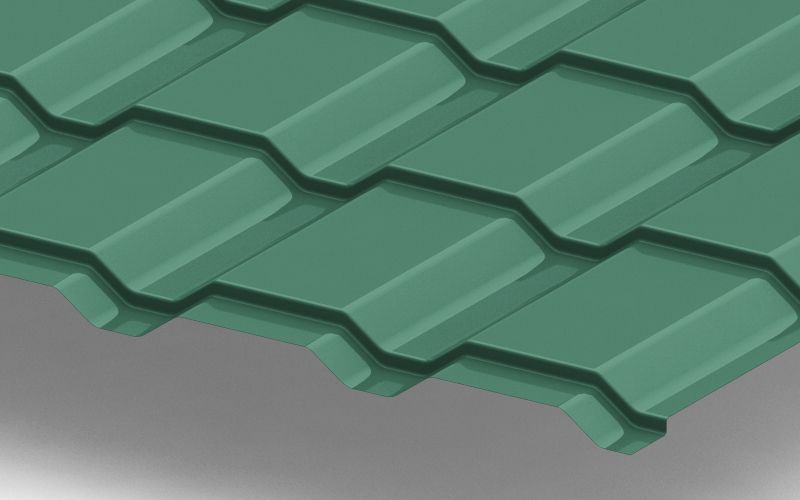

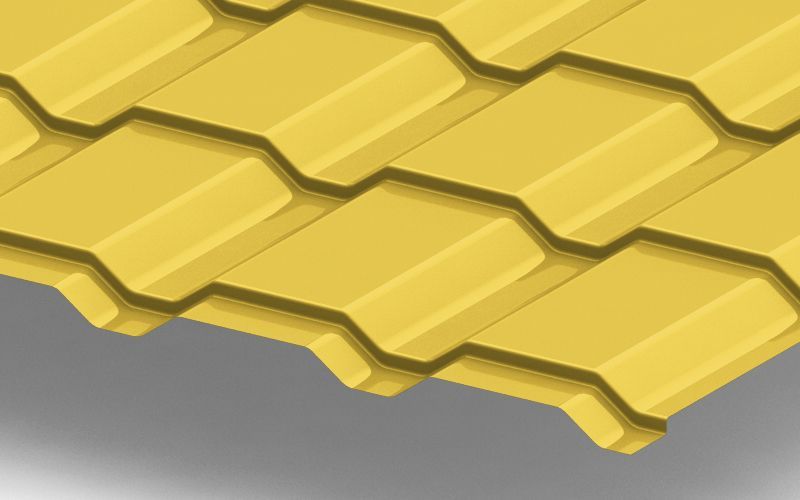

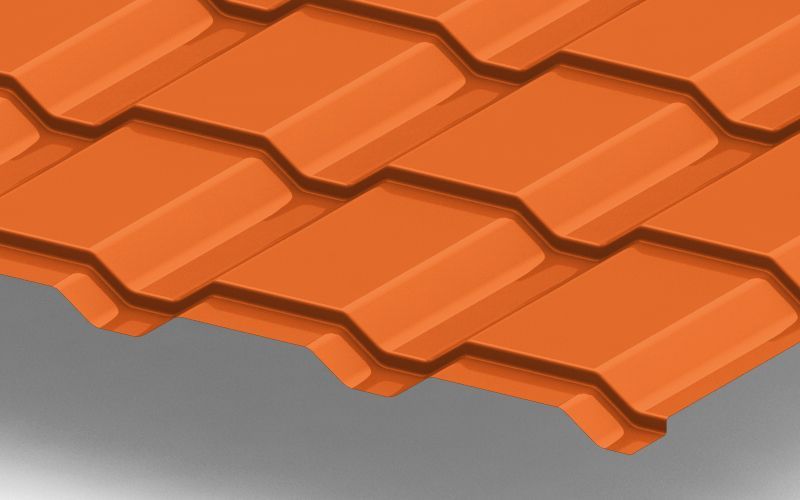

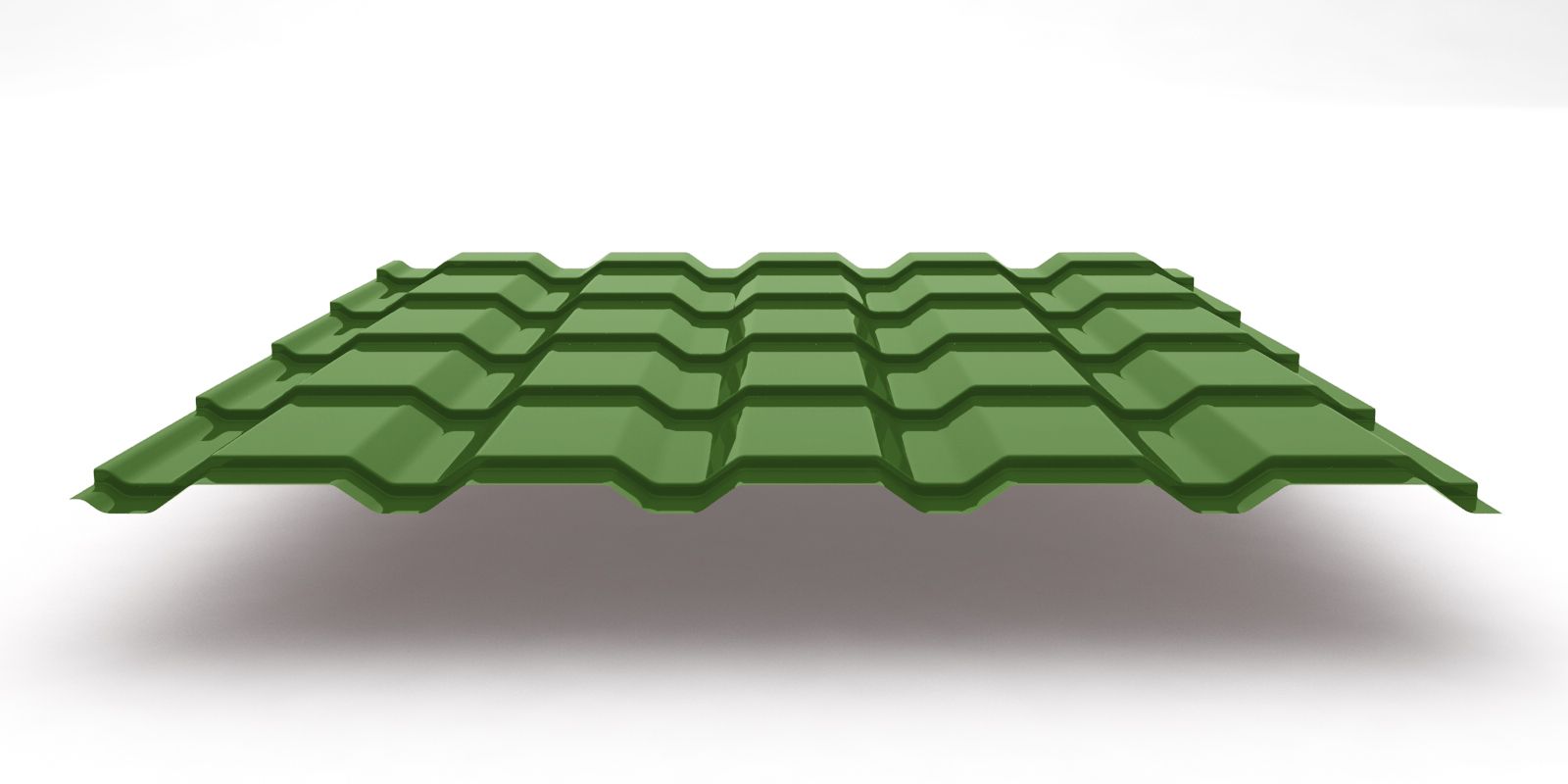

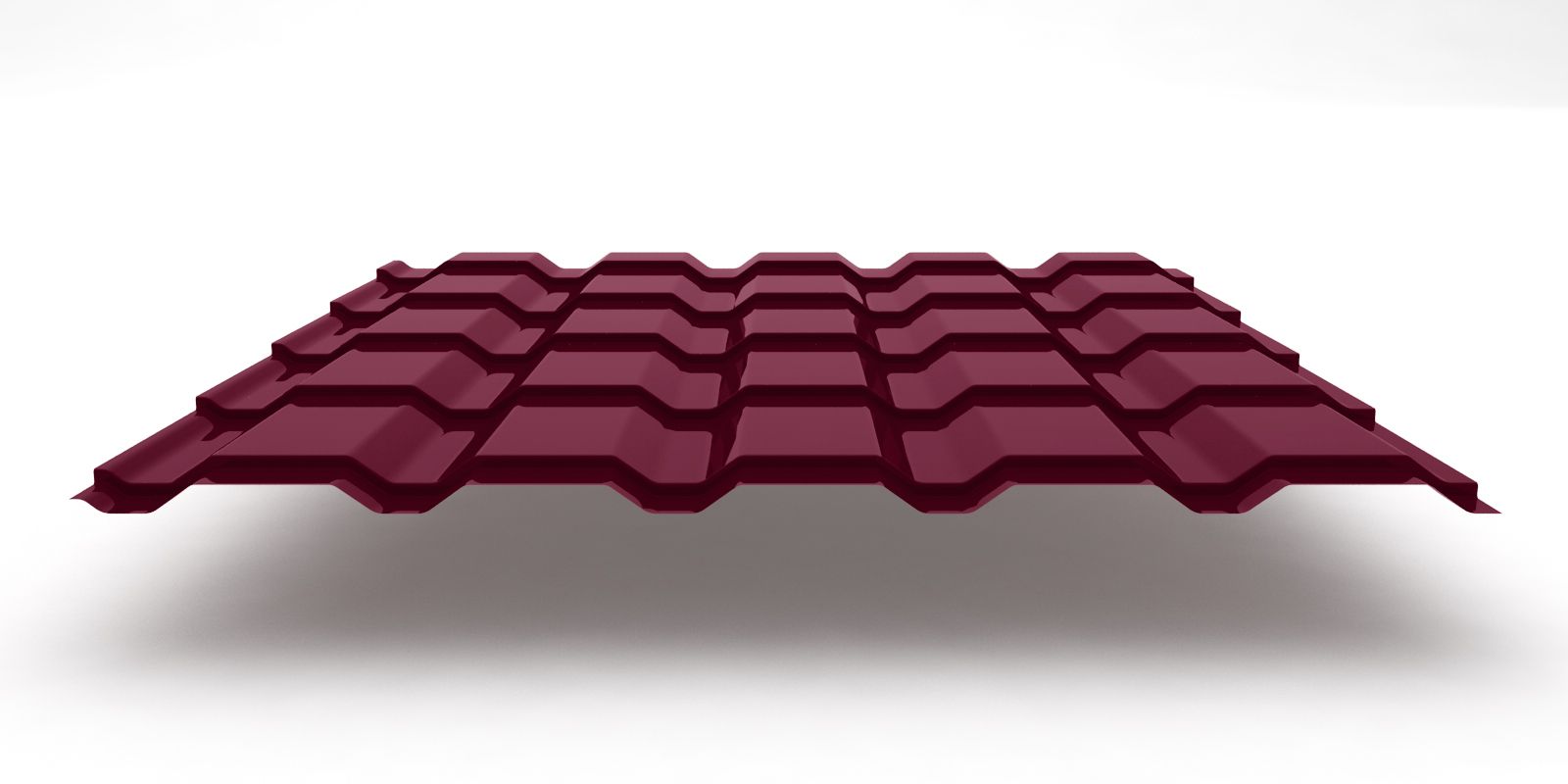

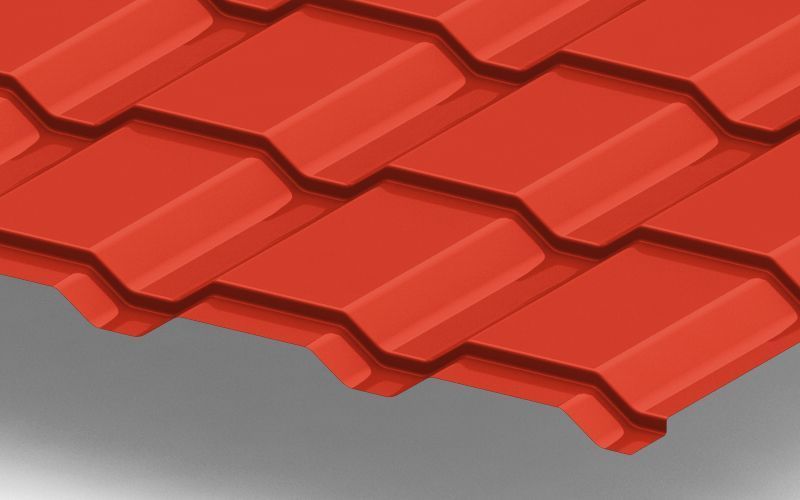

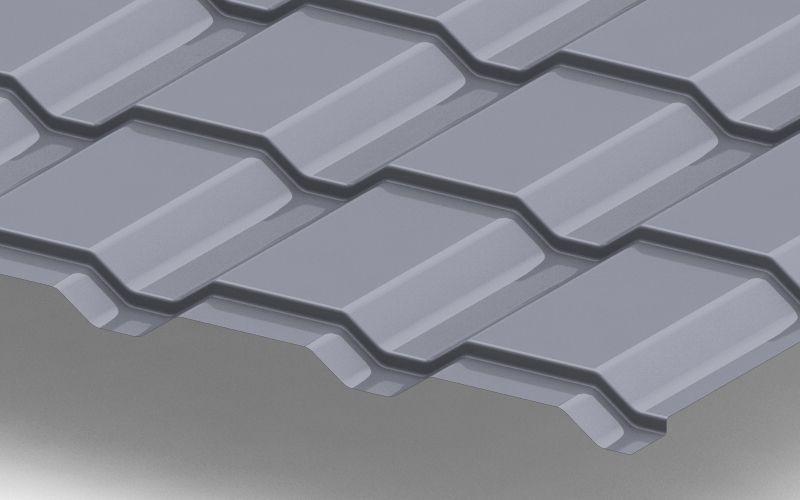

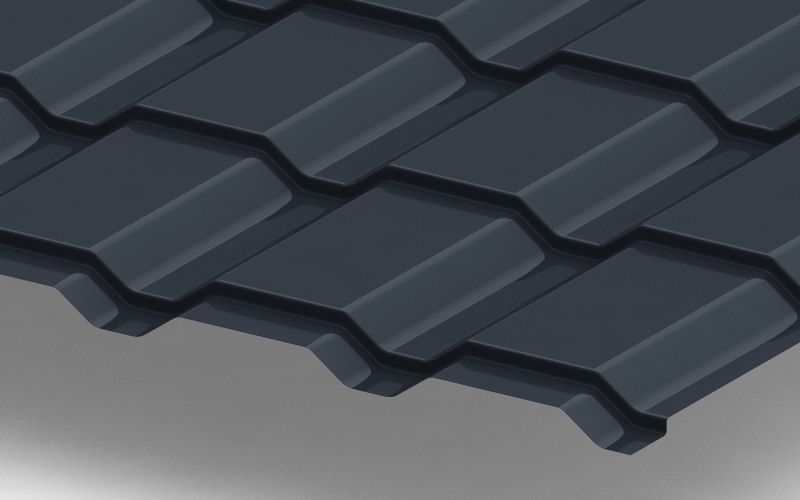

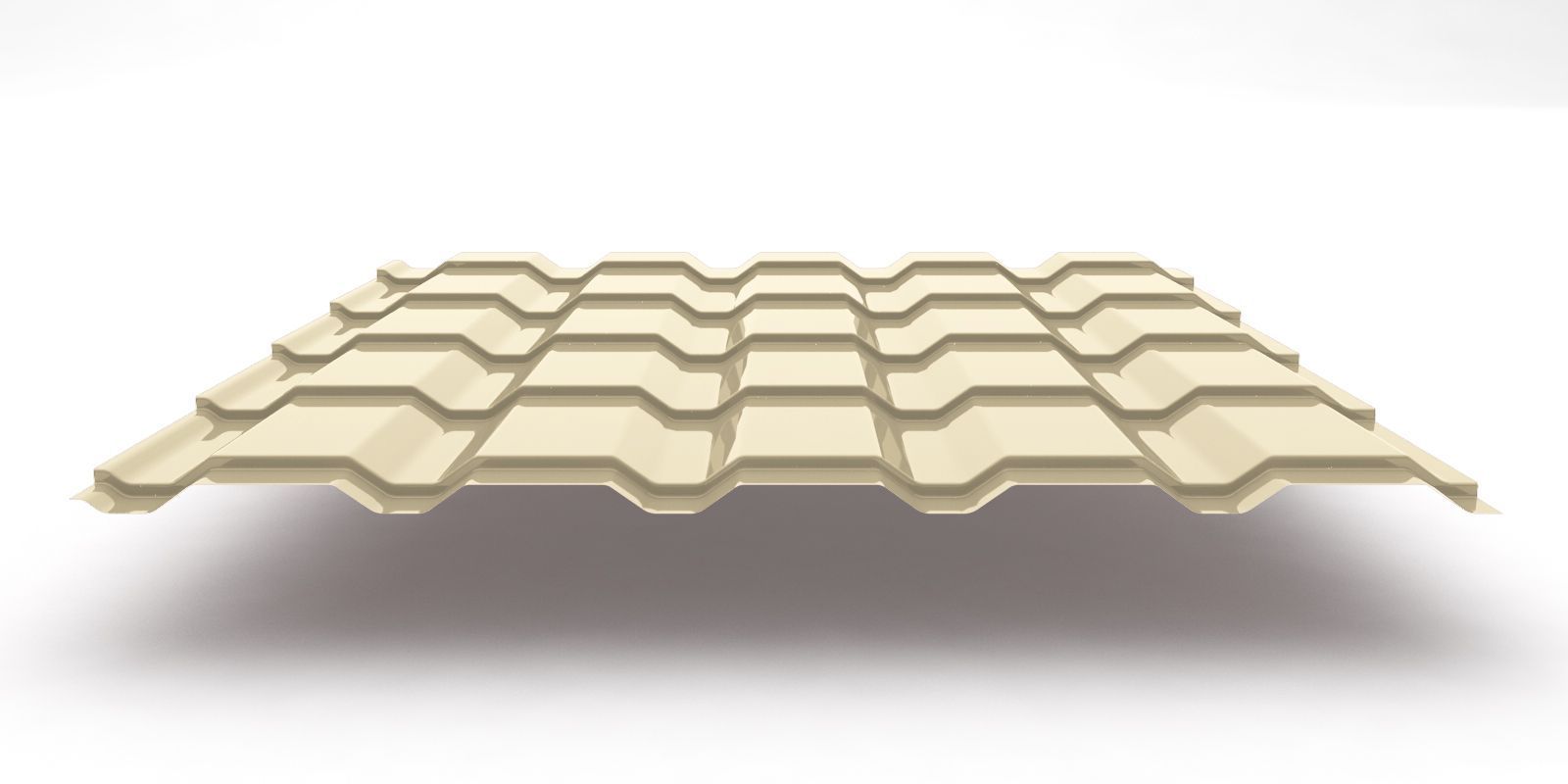

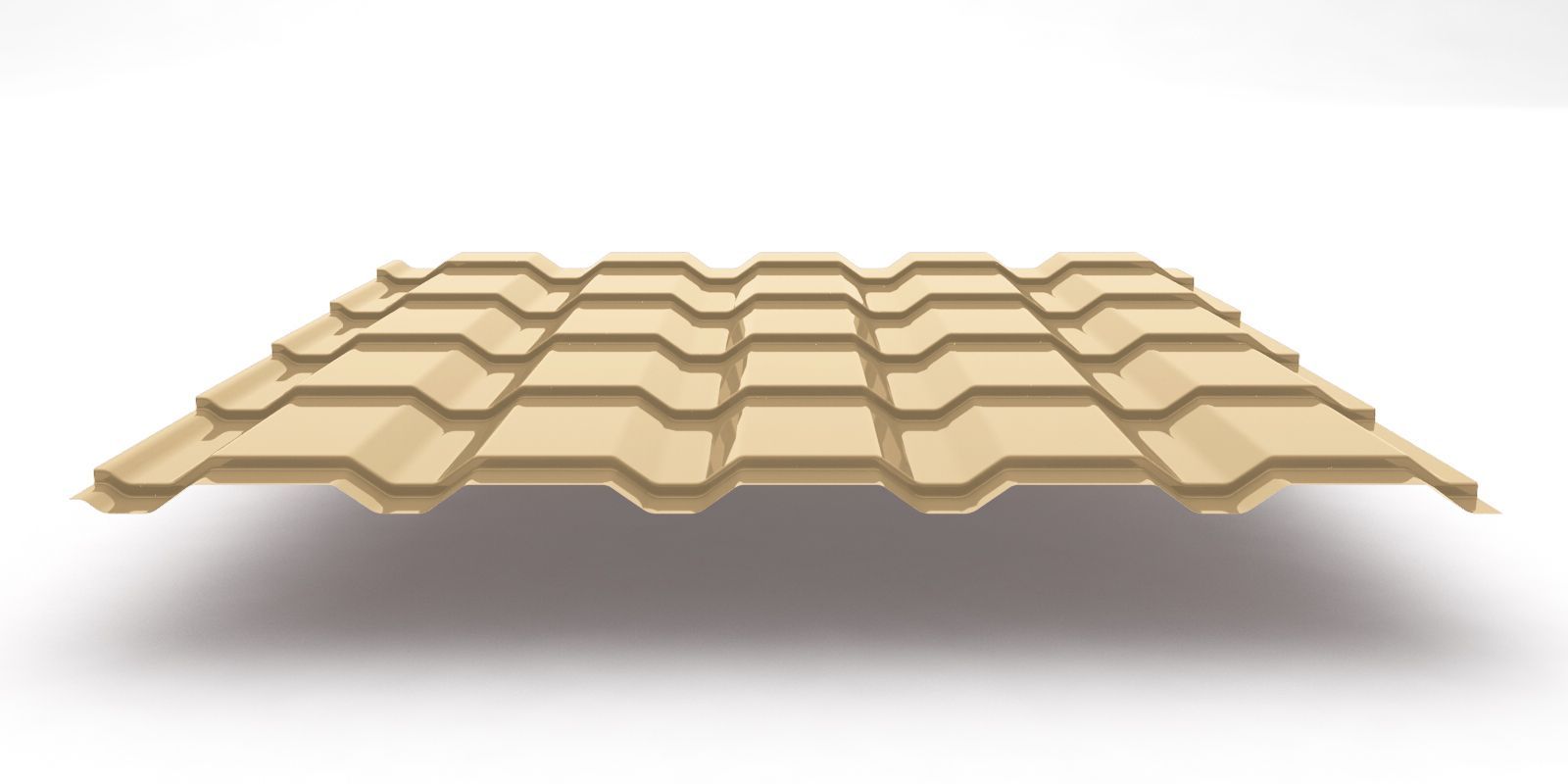

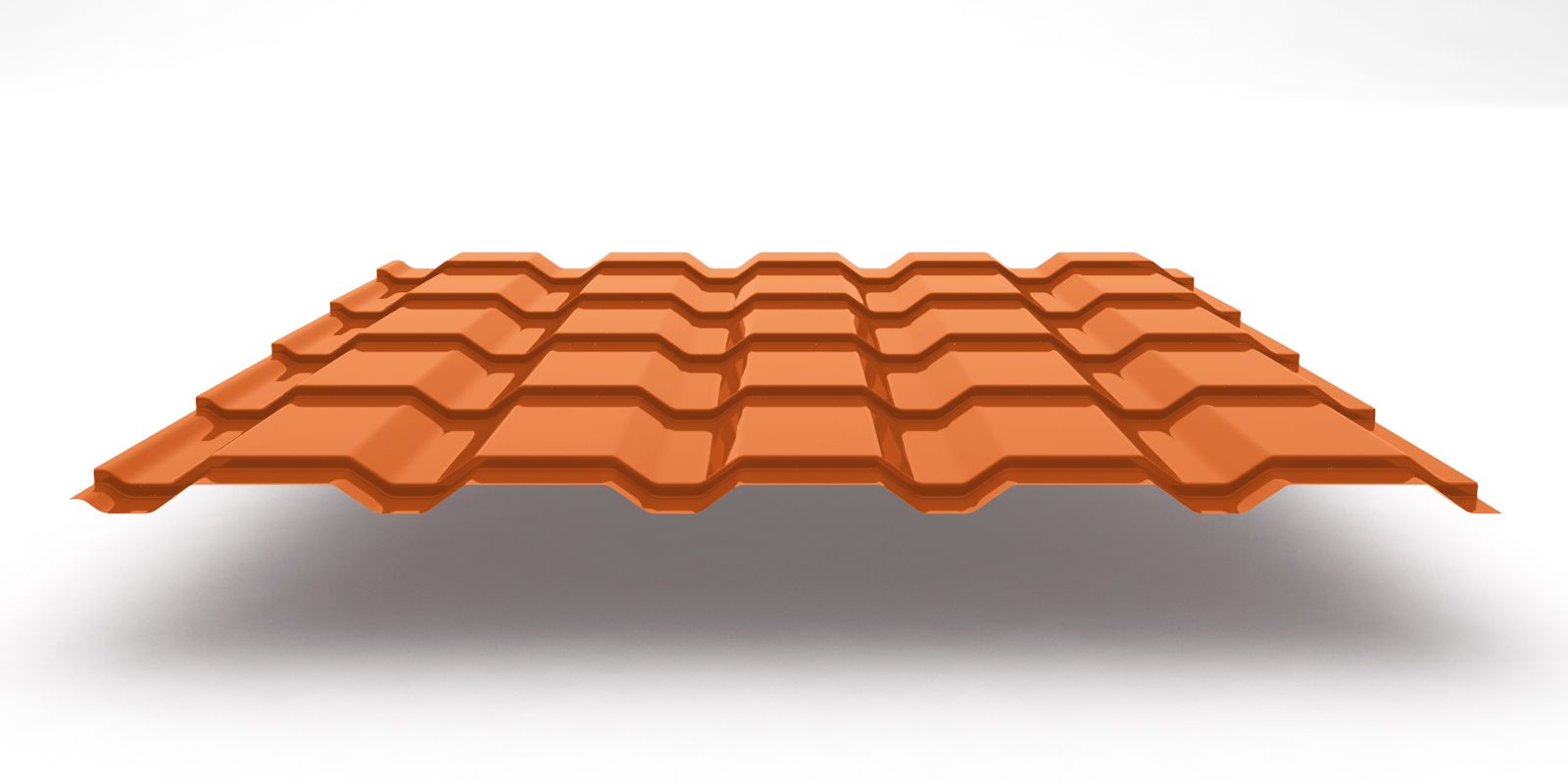

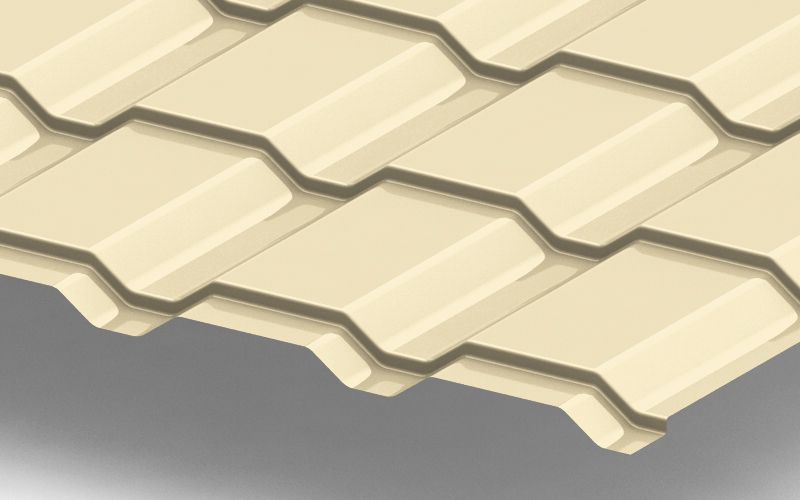

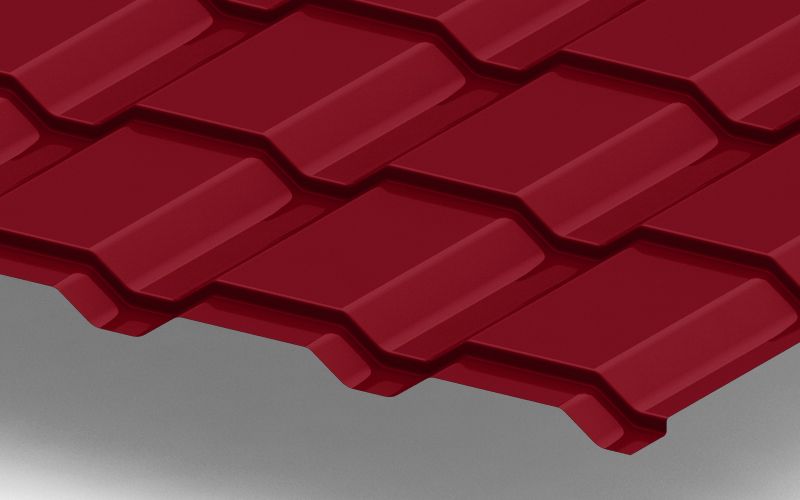

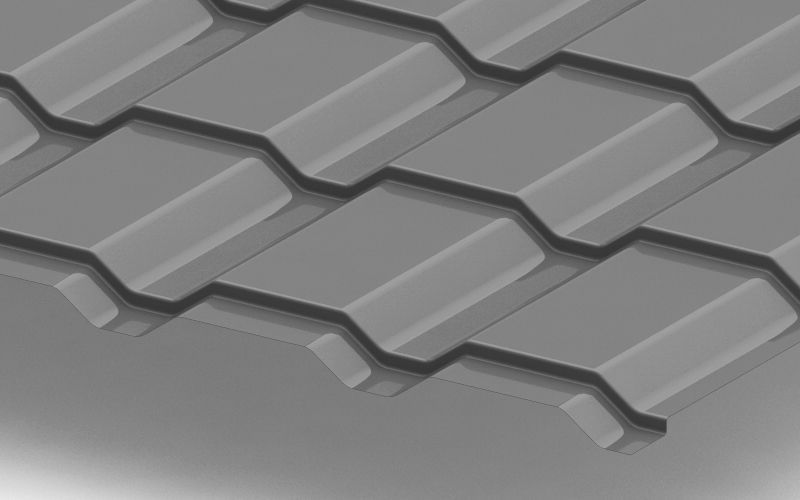

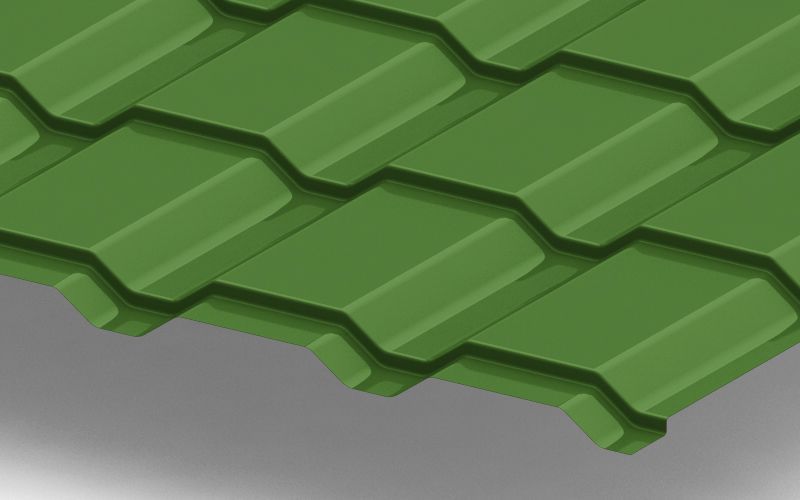

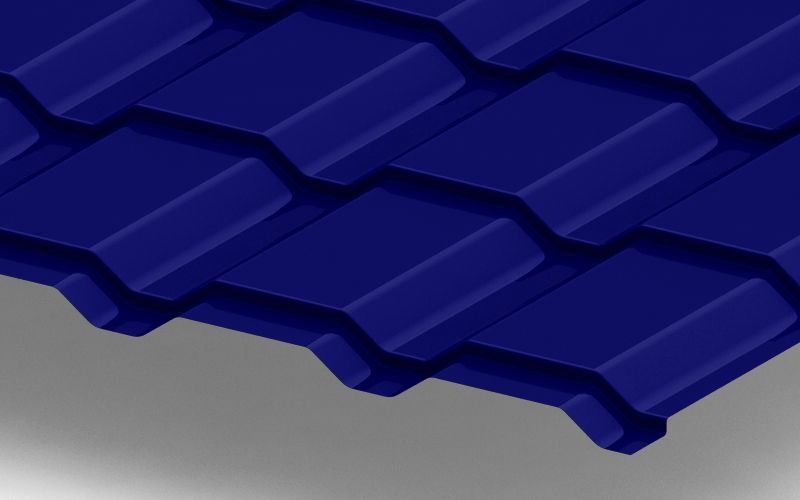

Металлочерепица Каскад — профилированный кровельный материал с прямолинейным «квадро»-рисунком. Ступенчатая трапециевидная форма образует чёткую сетку прямоугольных «плит», что визуально роднит покрытие с модульной керамикой, но при этом сохраняет малую массу и монтажную технологичность стали с полимерным слоем. За счёт выраженных ребер и увеличенной высоты профиля лист приобретает высокую поперечную жёсткость, устойчив к локальным прогибам и ветровым нагрузкам, а строгая геометрия органично вписывается в современную архитектуру от минимализма до техно.

Геометрия профиля и типоразмеры

Ниже приведены ориентиры, по которым выполняют раскладку листов, задают шаг обрешётки и рассчитывают расход. Фактические значения уточняются по паспортам партии.

Характеристика	Значение	Комментарий
Полная ширина листа	≈ 1180 мм	С учётом замков и капиллярной канавки
Полезная ширина листа	≈ 1120 мм	Боковой нахлёст — 1 волна
Шаг модуля (ступени)	350 мм	Определяет шаг обрешётки и кратность длины
Высота профиля	≈ 45 мм	Повышенная поперечная жёсткость
Высота ступеньки	≈ 20 мм	Дополнительная пространственная жёсткость
Ширина гофры / подошвы	≈ 125 мм / ≈ 39 мм	Формирует «квадро»-рисунок и каналы водоотвода
Толщина стали	0,45–0,50 мм	Для ресурса предпочтительно 0,50 мм
Длина листов	0,5–8,0 м	Резка в размер; кратно 350 мм
Минимальный уклон	≥ 14°	При низких уклонах увеличивают продольный нахлёст

Материал и послойная структура

Срок службы и стабильность внешнего вида зависят от качества стали, массы защитного металлослоя и типа полимерного покрытия. Слои работают совместно, защищая основу от влаги, УФ и механики:

Стальная основа 0,45–0,50 мм — несущая способность и формоустойчивость.
Защитный металлопокров (цинк или Al-Zn) — барьерная/катодная защита, включая кромки реза.
Пассивация (двусторонняя) — стабилизация металлослоя, адгезия к грунту.
Грунт (двусторонний) — выравнивающий слой под финиш.
Наружный полимер — стойкость к УФ, истиранию и химии; задаёт цвет/фактуру.
Тыльный защитный лак — защита обратной стороны от конденсата и абразива.

Рациональная конфигурация для долгого ресурса: сталь 0,50 мм и повышенная масса цинка/Al-Zn (ориентир 180–275 г/м²) в сочетании с полиуретановыми или PVDF-системами покрытий.

Нормативные ориентиры качества

ГОСТ 14918 — прокат тонколистовой оцинкованный (масса цинка, адгезия, внешний вид).
ГОСТ Р 52146 — прокат с полимерным покрытием (толщина/адгезия, стойкость к УФ и истиранию).
ГОСТ 24045 — геометрия и допуски профилированных листов (точность профиля и замков).

Входной контроль: фактическая толщина металла, масса металлослоя, равномерность полимерного слоя, состояние кромок, отсутствие микротрещин на радиусах штамповки.

Покрытия: как выбрать под условия эксплуатации

Тип финишного слоя определяет долговечность, цветостойкость и бюджет. Ниже — практические ориентиры:

Покрытие	Текстура	Ориентир по толщине	Ключевые свойства	Рекомендации
Полиэстер (PE)	Глянец	≈ 25 мкм	Баланс цена/ресурс	Рациональные решения при умеренной инсоляции
Матовый полиэстер (Satin/Velur)	Мат/полумат	≈ 30–35 мкм	Низкий блеск, лучшая царапостойкость	Объекты с матовой эстетикой
PUR/Pural	Мат/полумат	≈ 40–55 мкм	Высокая цвето- и коррозионная стойкость	Долговечные кровли с расширенными гарантиями
PVDF	Глянец/мат	≈ 25–35 мкм	Максимальная УФ-стойкость, химстойкость	Инсоляционные/агрессивные среды
Пластизол	Текстура	≈ 150–200 мкм	Износостойкость, выраженная фактура	Зоны с повышенными механическими рисками
Текстурные/декор (Quarzit, Cloudy и др.)	Мат/текстура	по системе	Имитация натуральных материалов	Архитектурные проекты с акцентом на фактуру

Преимущества и ограничения профиля «Каскад»

Сильные стороны

Строгий дизайн: прямолинейный рисунок, аккуратная модульная сетка.
Повышенная жёсткость: высота профиля ≈ 45 мм стабилизирует плоскость.
Малая масса: порядка 4–5 кг/м² — ниже нагрузка на стропила и основание.
Рациональный расход: полезная ширина ≈ 1120 мм уменьшает число стыков.
Ремонтопригодность: локальная замена листов и доборов без масштабного демонтажа.

Ограничения

Требовательность к вентиляции подкровельного пространства.
При уклонах 12–14° — увеличенный продольный нахлёст и усиленная герметизация.
Недопустим абразивный рез — риск ожога кромок и последующей коррозии.

Кровельные пироги и влагорежим

«Холодная» кровля

Металлочерепица Каскад.
Контробрешётка 30×50 мм (вентзазор 40–50 мм).
Обрешётка шагом по модулю 350 мм; карнизный брус приподнять на 10–15 мм.
Гидро-ветрозащитная мембрана с провисом 10–15 мм.
Стропильная система.

«Тёплая» кровля

Покрытие из металлочерепицы Каскад.
Контробрешётка и обрешётка.
Супердиффузионная мембрана (Sd < 0,02 м).
Теплоизоляция между стропилами по расчётной толщине.
Пароизоляция изнутри (Sd ≥ 10–20 м) с герметизацией стыков и примыканий.
Внутренняя обрешётка (ниша для коммуникаций) и отделка.

Вентиляция: необходимы непрерывный приток через карниз и вытяжка через конёк/аэраторы. Каналы над утеплителем не перекрывать. В ендовах и зонах примыканий — сохранять продуваемость узлов.

Расчёт материалов и полезные формулы

Листы

Полезная ширина ≈ 1120 мм → число листов в ряду: длина карниза / 1,12 м (округление вверх).
Длина листа = длина ската + свес 40–50 мм − продольный нахлёст (обычно 150–200 мм; при 14° — ближе к верхней границе).
Для трапециевидных скатов выбирайте модульные длины, кратные 350 мм — меньше отходов и упорядоченная стыковка.

Доборные элементы и крепёж

Саморезы кровельные со сверлом и ЭПДМ-шайбой — ориентировочно 6–8 шт/м² + линии по карнизу, коньку и доборам.
Ендовы нижняя/верхняя; под нижнюю — сплошная обрешётка.
Конёк прямой/полукруглый на профилированный уплотнитель, аэроэлементы по расчёту.
Планки карнизные, торцевые, примыкания, капельники; уплотнители под конёк/ендову/примыкания.
Снегозадержатели трубчатые/точечные — по длине ската и снеговой нагрузке.

Монтаж металлочерепицы Каскад

Подготовка основания

Проверить геометрию: диагонали, параллельность карниза и конька, вылеты свесов.
Уложить мембрану с провисом и герметизацией стыков, установить контробрешётку.
Смонтировать обрешётку шагом по модулю 350 мм; карнизный брус приподнять/усилить на 10–15 мм.

Укладка и фиксация листов

Начинать от фронтона навстречу господствующему ветру.
Первый лист выровнять по карнизу/торцу, временно зафиксировать 1–2 саморезами, проверить параллельность.
Стыковать «пакетом» 2–3 листа по верхним гребням через волну, выровнять, затем крепить к обрешётке.
Боковой нахлёст — 1 волна (капиллярная канавка сверху); продольный — 150–200 мм по уклону и схеме.

Схема крепления

Низ листа (карниз): саморезы в нижнюю полку (прогиб) волны в местах опирания через 1–2 волны, но не менее 2 шт. на ширину листа.
Основное поле: крепление в крайние волны к каждому брусу в шахматном порядке; центральная волна, как правило, не крепится.
Стыки листов: саморезы в верхнюю часть гребня через 1 волну.
Расход крепежа: ориентировочно 6–8 шт/м² с усилением краевых зон (карниз, торцы, конёк).
Момент затяжки: ЭПДМ-шайба упруго прижата без расплющивания; саморез перпендикулярен плоскости листа.

Узлы: ендова, конёк, примыкания

Ендова: нижняя планка на сплошной обрешётке с лотком; полотна листов подрезают с отступом 60–100 мм от оси, торцы закрывают ендовым уплотнителем. Конёк: монтаж на профилированный уплотнитель с аэрационными окнами; зазор для вытяжки обязателен. Примыкания: комплектными планками и бутилкаучуковыми лентами, с сохранением капельников и водоотводящих полок.

Акустика и комфорт

Уровень шума от дождя/града снижают: достаточная толщина утеплителя, упругие прокладки в узлах опирания, корректный шаг/сечение обрешётки. Перетяжка крепежа повышает передачу вибраций — контролируйте момент затяжки.

Хранение, резка и транспортировка

Хранение: на ровных подкладках с уклоном для стока влаги, межлистовые прокладки для вентиляции.
Рез: только высечные/листовые ножницы или спецпилы по тонколистовой стали; углошлифовальная машина с абразивным кругом недопустима.
Стружка: убирать мягкой щёткой сразу после реза/сверления; срезы и сколы покрывать ремонтной эмалью.
Переноска: без протяжки «лист по листу», удерживая за кромки несколькими людьми.

Эксплуатация и обслуживание

Осмотр 2 раза в год: крепёж, доборы, уплотнители, чистота ендов и водостоков.
Очистка мягкими инструментами; допускается мойка низким давлением.
Локальные повреждения — своевременная подкраска ремкомплектом.
В снежный период — эксплуатация снегозадержателей; механическая очистка без абразивов и колющих инструментов.

Частые ошибки и как их избежать

Рез абразивом — ожог кромок, ускоренная коррозия. Используйте ножницы/спецпилы и удаляйте стружку.
Перетяжка саморезов — деформация профиля и повреждение ЭПДМ-шайбы. Контролируйте момент.
Неверный шаг обрешётки — «гуляющая» плоскость. Привязывайте к модулю 350 мм; карнизный брус — приподнять.
Недостаточная вентиляция — конденсат, отсыревание утеплителя. Обеспечьте приток/вытяжку и вентзазор 40–50 мм.
Ошибочные нахлёсты — подсос воды. Боковой — 1 волна; продольный — 150–250 мм по уклону.

Сводная таблица: быстрое сравнение параметров

Параметр	Рекомендуемое значение/диапазон
Тип профиля	«Каскад», прямолинейный «квадро»-рисунок
Полезная / полная ширина	≈ 1120 мм / ≈ 1180 мм
Шаг модуля (ступени)	350 мм
Высота профиля / ступеньки	≈ 45 мм / ≈ 20 мм
Толщина стали	0,45–0,50 мм (оптимально 0,50 мм)
Длина листов	0,5–8,0 м (кратно 350 мм)
Защитный металлослой	Цинк или Al-Zn (ориентир 180–275 г/м²)
Минимальный уклон	≥ 14°
Крепёж	Саморезы 4,8×29/35 мм с ЭПДМ, ~6–8 шт/м²
Нормативные ориентиры	ГОСТ 14918; ГОСТ Р 52146; ГОСТ 24045

Итоговые рекомендации по выбору и комплектации

Для максимального ресурса выбирайте сталь 0,50 мм и повышенный металлослой в сочетании с PUR/PVDF/текстурными покрытиями.
Привязывайте шаг обрешётки к модулю 350 мм; карнизный брус — приподнятый для компенсации высоты волны.
Планируйте вентиляцию: карнизный приток, коньковая вытяжка, аэраторы на сложных крышах.
Комплектующие (коньки, ендовы, планки, уплотнители) подбирайте из одной линейки покрытий — для совпадения оттенка и блеска.
Соблюдайте регламент резки/крепления и уход за кромками — это ключ к стабильной герметичности и эстетике.

Металлочерепица Каскад — рациональный выбор для тех, кто ценит строгую геометрию, инженерную надёжность и предсказуемую долговечность. При корректной комплектации и соблюдении технологии монтажа кровля сохраняет плоскость, герметичность и выразительный внешний вид на весь срок службы.
