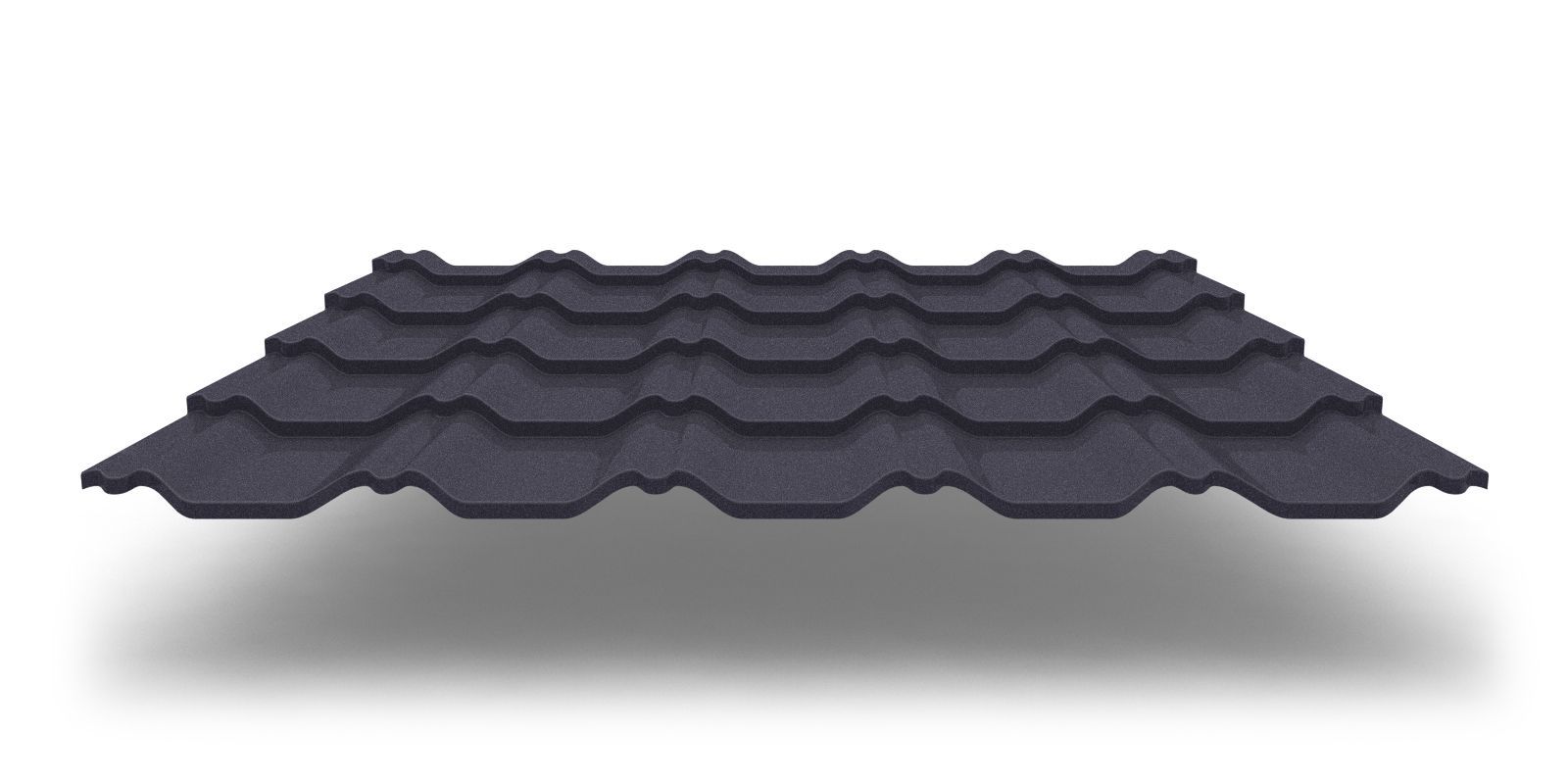

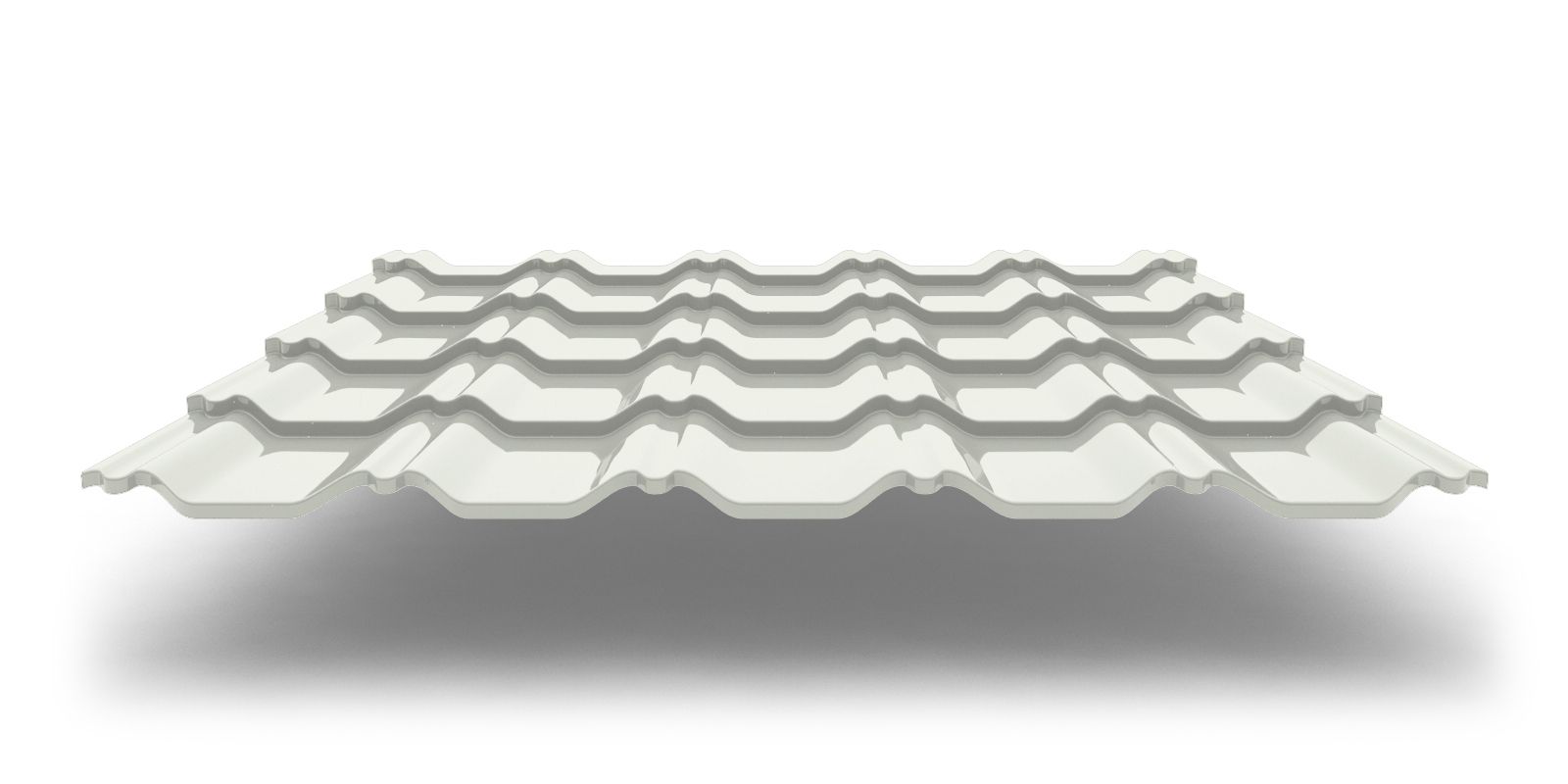

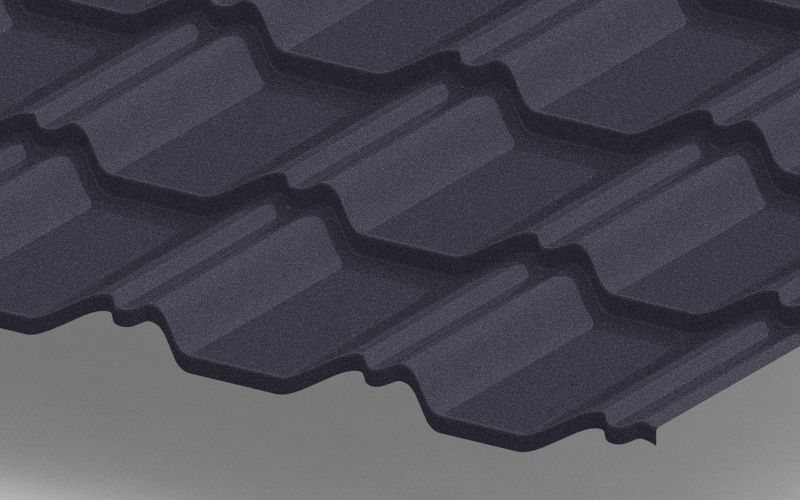

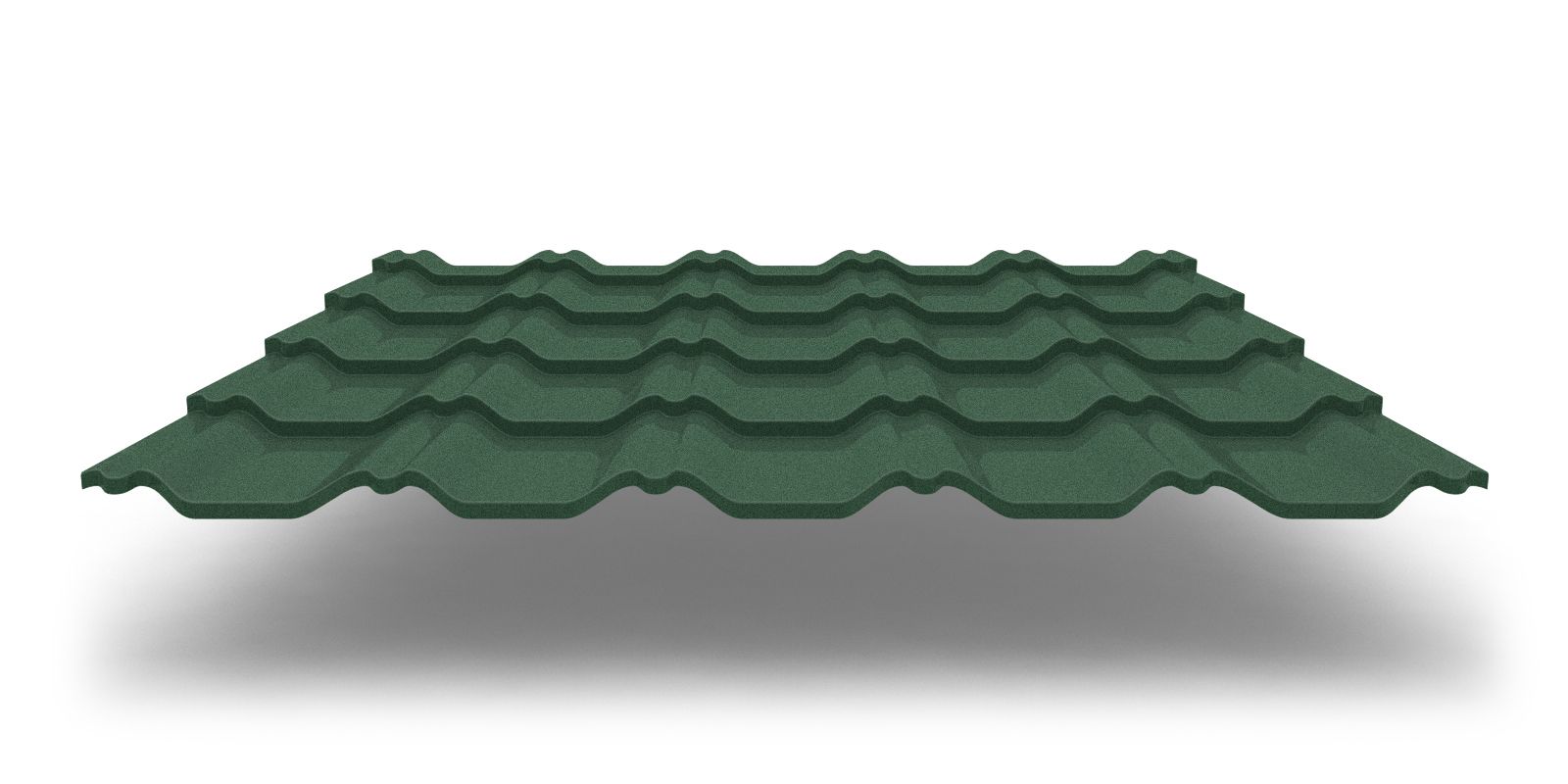

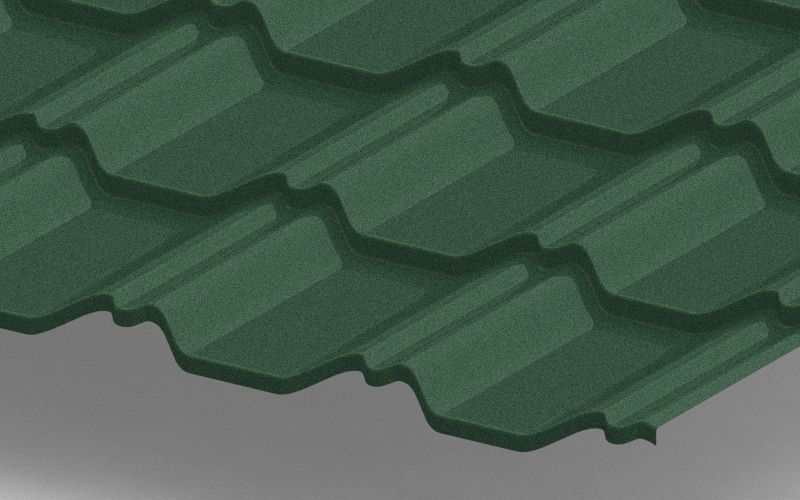

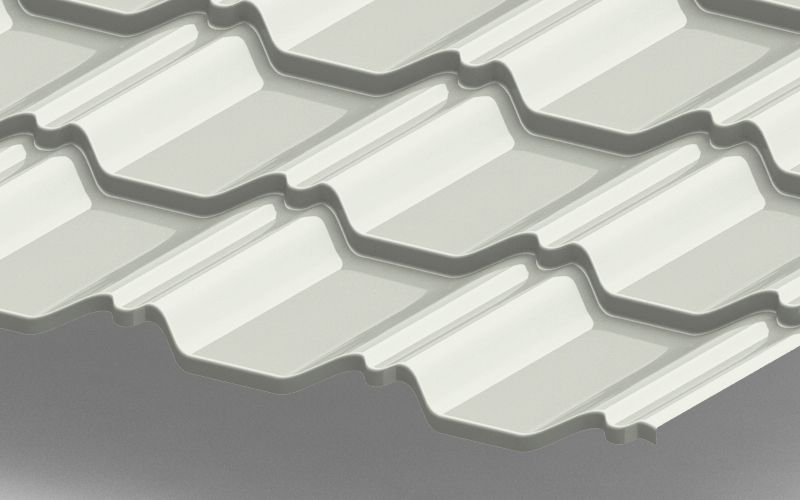

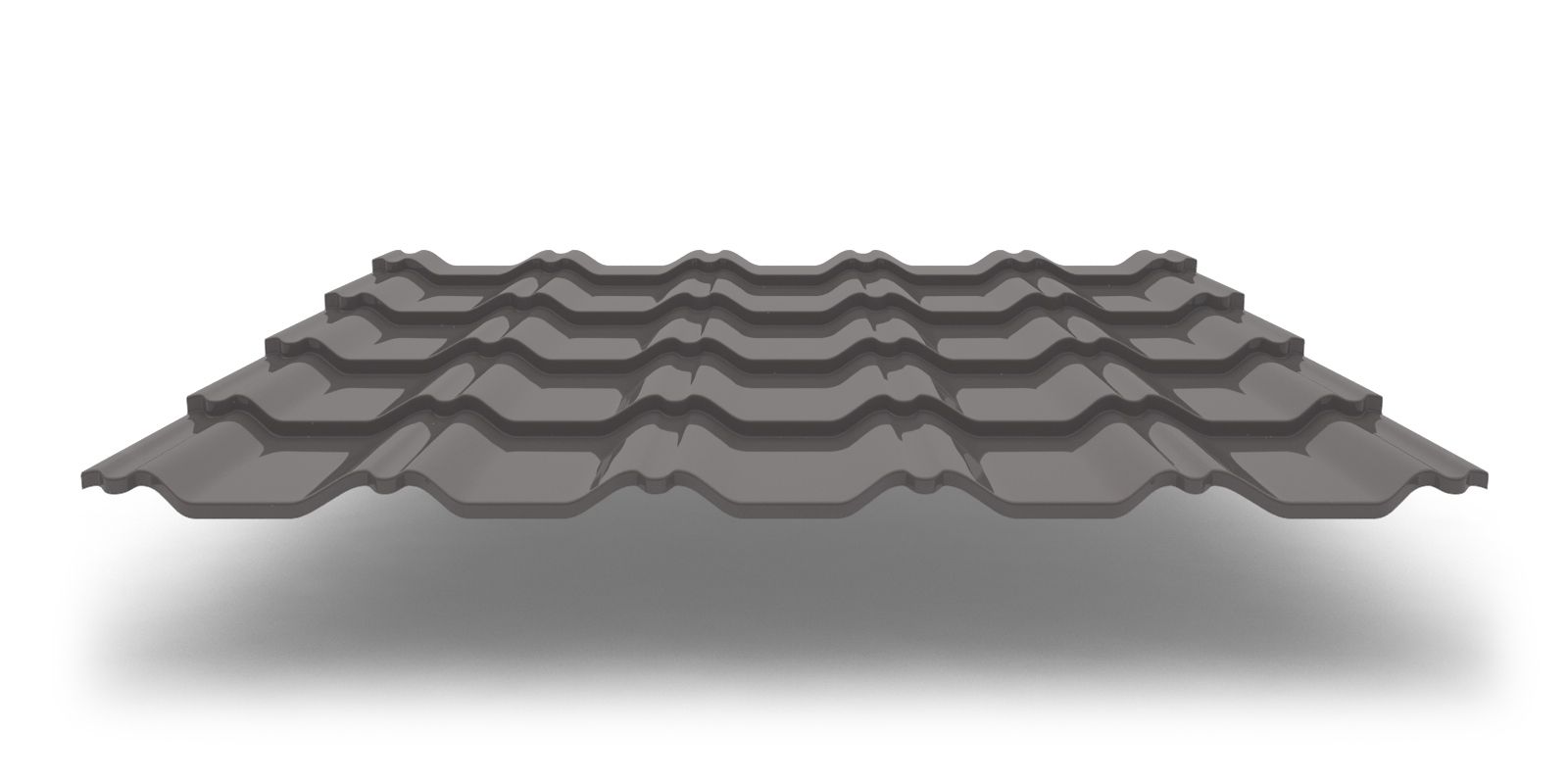

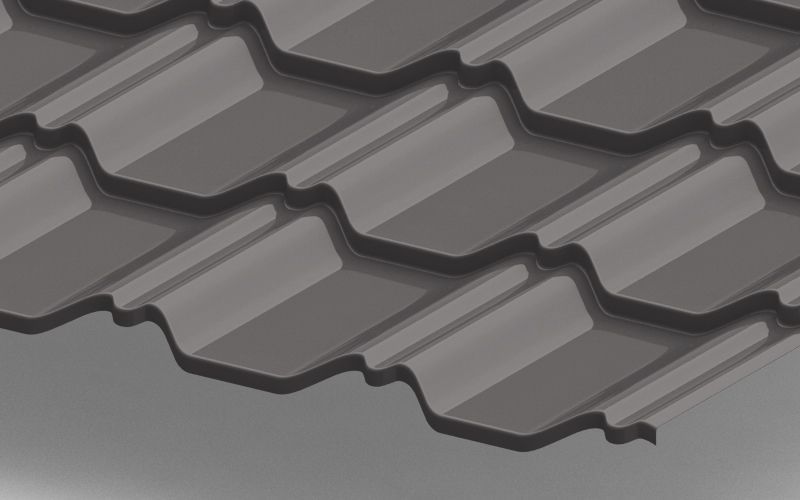

Металлочерепица Kvinta Plus 3D: объёмный рельеф, точная геометрия, долговечный ресурс

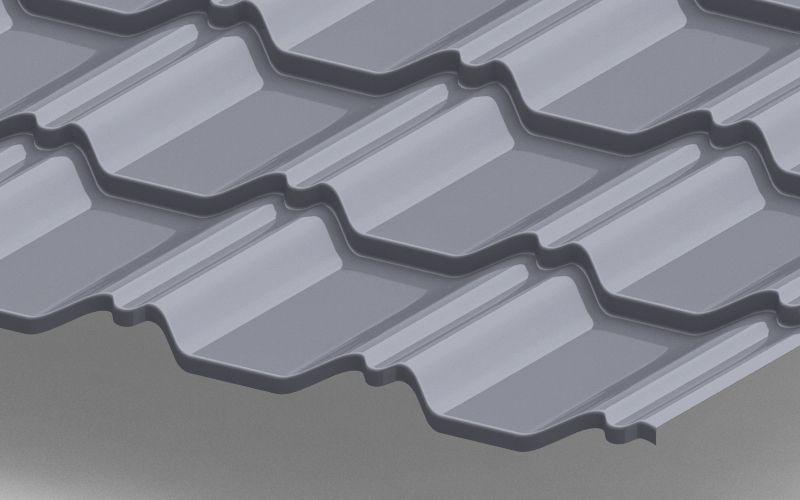

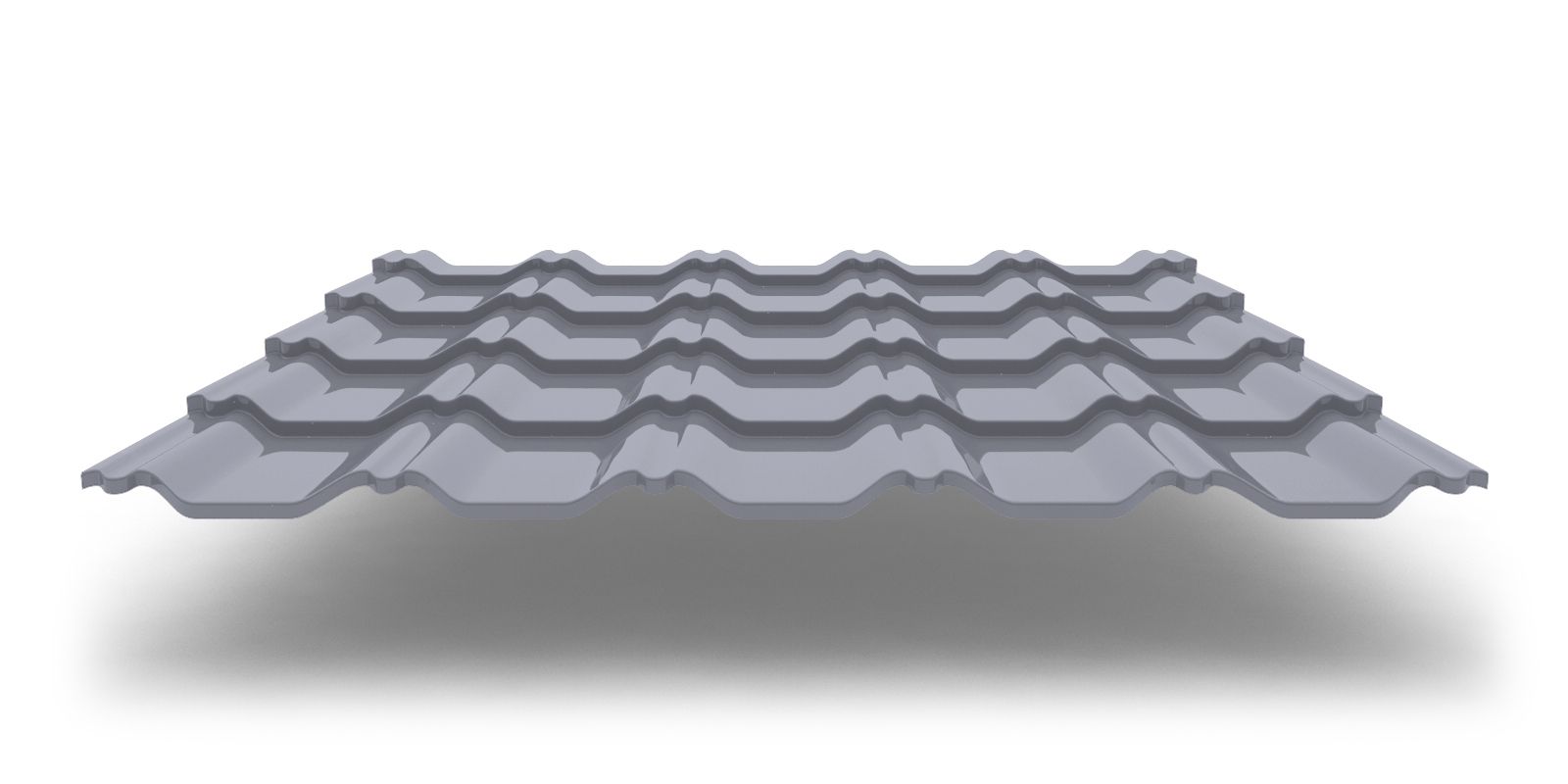

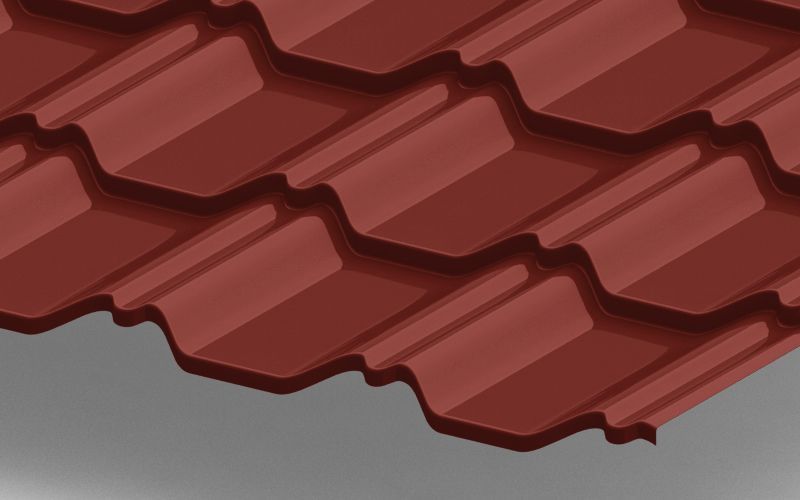

Kvinta Plus 3D — профиль металлочерепицы с выраженным «объёмным» рисунком, усиленными рёбрами жёсткости и горизонтальным 3D-резом кромки. Такой рез визуально скрывает линию продольного нахлёста и подчёркивает глубину волн, обеспечивая аккуратную «керамическую» эстетику даже на сложных крышах. Конструкция замков и капиллярной канавки сохраняет герметичность стыков при ветровых и снеговых нагрузках, а стабильная геометрия листов ускоряет монтаж и снижает расход крепежа.
Геометрия и базовые параметры
| Параметр | Kvinta Plus 3D | Назначение и примечание |
|---|---|---|
| Полная ширина листа | ≈ 1210 мм | Включает боковые замки; используется при планировании раскроя |
| Полезная (рабочая) ширина | ≈ 1150 мм | Расчёт количества листов по карнизу |
| Шаг волны (модуль) | 350 мм | Определяет шаг обрешётки и кратность длины |
| Высота ступени | 20 мм | Формирует 3D-рельеф и повышает поперечную жёсткость |
| Высота волны | ≈ 30 мм | Устойчивость к изгибу и ударным нагрузкам |
| Толщина стали | 0,45–0,50 мм | Оптимум для ресурса и точной штамповки |
| Длина листа | 0,5–6,5 м (резка в размер) | Рекомендуется кратность модулю 350 мм |
| Минимальный уклон кровли | ≥ 14° | На 14–16° увеличивать продольный нахлёст и применять уплотнители |
| Горизонтальная кромка | 3D-рез | Незаметный стык, аккуратный фасадный вид |
Послойная структура и коррозионная стойкость
Листы Kvinta Plus 3D имеют многослойную защиту. Конфигурация слоёв обеспечивает одновременно ресурс, стабильность цвета и ремонтопригодность:
- Стальная основа 0,45–0,50 мм — несущая способность и формостабильность при штамповке.
- Металлослой (цинк или Al-Zn) — барьерная и катодная защита, особенно важна на кромках и в зоне реза.
- Пассивация — стабилизация металлослоя, подготовка под грунт.
- Грунт двусторонний — адгезия полимера и равномерность укрывистости.
- Наружное полимерное покрытие — УФ-, хим- и абразивостойкость, фактура и цвет.
- Тыльный защитный лак — защита со стороны чердака/мансарды.
- Монтажная плёнка (опционально) — защита декора на логистике и подъёме.
Покрытия и их назначение
Выбор покрытия определяет цветостойкость, стойкость к царапинам/граду и расчётный срок службы. Ниже — краткие ориентиры по популярным системам:
| Покрытие | Текстура / толщина | Ключевые свойства | Рекомендации |
|---|---|---|---|
| PE (Полиэстер) | Глянец ~25 мкм | Доступная цена, большая палитра | Бюджетные проекты, умеренная инсоляция |
| Satin / Velur / Drap | Мат/текстура ~30–35 мкм | Визуальный эффект «керамики», меньше видны следы эксплуатации | Частное домостроение, повышенные требования к внешнему виду |
| Atlas | Глянец ~25 мкм, TwinColor | Защитно-металлический слой Al-Zn (Galfan), аккуратная тыльная сторона | Открытые ветровым/солнечным воздействиям зоны |
| Quarzit / Quarzit Lite | ПУ+ПА до 55 мкм | Повышенная износо- и УФ-стойкость, фактурность | Долговечные решения, интенсивные осадки |
| GreenCoat Pural | Мат ~50 мкм | Стабильный цвет, химстойкость, пластичность | Жёсткий климат, перепады температур |
| Polydexter | ПУ-грунт с двух сторон | Дополнительная антикор-защита и прочность к механике | Зоны с эксплуатационными рисками (скаты над проходами, сосульки) |
Цвета: палитры RAL/RR, а также декоративные серии «под керамику» и «под металл». Доборные элементы и крепёж рекомендуется подбирать в цвет покрытия.
Нормативная база и контроль качества
- ГОСТ 58153-2018 — металлочерепица. Общие технические условия.
- ГОСТ 14918 — прокат с цинковым покрытием.
- ГОСТ Р 52146 — прокат с органическим покрытием.
- ГОСТ 24045 — листы профилированные. Технические условия.
При приёмке проверяйте: толщину стали и металлослоя по сертификатам, равномерность цвета/фактуры, целостность кромок, качество штамповки и геометрию замков.
Расчёт количества и длины листов
Количество по карнизу
- Число листов в ряду ≈ длина карниза / 1,15 м (округлить вверх).
- Резерв: +1 лист на каждую зону с ендовой/разрезами.
Длина листа
- Длина = длина ската + 40–50 мм свес − продольный нахлёст (обычно 150–200 мм).
- Выбирать кратно 350 мм — скорость монтажа и незаметная линия стыка.
Доборы и узлы
- Конёк (прямой/полукруглый) с профилированным уплотнителем и продухом.
- Ендовы (нижняя/верхняя), уплотнители, капельники.
- Планки карнизные, торцевые, примыкания; элементы безопасности, снегозадержатели, аэраторы, проходные элементы.
Крепёж, расход и инструмент
| Элемент | Спецификация | Ориентировочный расход |
|---|---|---|
| Саморезы кровельные | 4,8×29/35 мм, шайба ЭПДМ, окраска в цвет | 6–8 шт/м² + усиление по периметру |
| Саморезы для доборов | С прессшайбой | Шаг 300–400 мм |
| Герметизирующие ленты | Бутилкаучук/уплотнители по профилю | По длине ендов и примыканий |
| Инструмент для резки | Высечные/листовые ножницы, спецпилы | Абразивный круг — запрещён |
Кровельный пирог и вентиляция
Холодная кровля
- Kvinta Plus 3D.
- Контробрешётка 30×50 мм (вентзазор 40–50 мм).
- Обрешётка по модулю 350 мм; карнизный брус выше на 10–15 мм.
- Гидро-ветрозащитная мембрана с провисом 10–15 мм.
- Стропильная система.
Тёплая кровля
- Покрытие + контробрешётка и обрешётка.
- Диффузионная мембрана поверх утеплителя.
- Теплоизоляция между стропилами по теплотехнике.
- Пароизоляция (Sd ≥ 10–20 м) с проклейкой швов.
- Внутренняя отделка.
Вентиляция: приток через карниз (перфорация/софиты), вытяжка через конёк/аэраторы; продухи не перекрывать утеплителем и уплотнителями.
Монтаж Kvinta Plus 3D: пошагово
Подготовка и обрешётка
- Проверить диагонали ската, параллельность карниза/конька, плоскостность.
- Шаг обрешётки — 350 мм; карнизная рейка выше на 10–15 мм.
- Сплошная обрешётка в ендовах, у примыканий, вокруг окон/труб.
Укладка листов и стыки
- Первый лист выровнять по карнизу и торцу, прихватить у конька.
- Собрать «пакет» из 2–3 листов, соединяя между собой по гребню через волну.
- Выставить пакет параллельно карнизу и закрепить к обрешётке.
- Боковой нахлёст — 1 волна (с капиллярной канавкой); продольный — 150–200 мм, на уклонах 14–16° — 200–250 мм + уплотнитель.
Карта крепежа
- Низ по карнизу: в прогиб волны через 1–2 волны, не менее 2 шт. на ширину листа.
- Основное поле: в крайние прогибы волн на каждой рейке, шахматно.
- Продольные стыки: в верх гребня через 1 волну.
- Момент затяжки: шайба ЭПДМ упруго прижата без расплющивания; саморез — строго перпендикулярно.
Ендовы, конёк, примыкания — герметичность узлов
Ендова: нижняя планка на сплошной обрешётке, отступ реза листов 60–100 мм от оси; ендовый уплотнитель и бутилкаучук. Конёк: на профилированном уплотнителе с сохранением продуха; при необходимости — точечные/ленточные аэраторы. Примыкания: комплектные планки, герметизирующие ленты; выдерживать полку и капельник. Свес по карнизу — 40–50 мм.
Эксплуатация, акустика, безопасность
- Шум дождя: корректный кровельный пирог (утеплитель + вентзазоры) и точная обрешётка сводят акустику к комфортной.
- Снегозадержатели: над входами и проходами; подбор по расчётной снеговой нагрузке.
- Уход: промывка чистой водой, очистка водостоков; абразивы и жёсткие щётки — не применять.
Хранение, транспортировка, резка
- Складирование: на ровных прокладках с небольшим уклоном для стока; проветривание пачек, защита от конденсата.
- Резка: высечные/листовые ножницы или пилы для тонколиста; абразивная резка запрещена — термоповреждение кромки вызывает коррозию.
- Стружка: удалять мягкой щёткой сразу после резки/крепления; кромки подкрашивать ремонтной эмалью.
- Перенос: держать за кромки, не тянуть «лист по листу»; использовать перчатки и очки.
Типовые ошибки и как их избежать
- Шаг обрешётки не кратен 350 мм — смещение ступеней, акустика. Решение: шаблон разметки, контроль карнизной рейки.
- Недостаточная вентиляция — конденсат и намокание утеплителя. Решение: непрерывные продухи и коньковая вытяжка.
- Малый продольный нахлёст на низких уклонах. Решение: 200–250 мм + уплотнители.
- Резка «болгаркой». Решение: только холодная резка, защита кромок.
- Перетяжка саморезов — разрушение ЭПДМ. Решение: контролировать момент, использовать биту правильного размера.
Комплектация кровли Kvinta Plus 3D
- Листы, нарезанные в размер (кратно 350 мм).
- Коньки, торцевые, карнизные планки, планки примыкания.
- Ендовы (нижняя/верхняя), уплотнители, капельники.
- Крепёж в цвет, герметизирующие ленты, проходные элементы, снегозадержатели, аэраторы.
Итоговая ведомость материалов формируется по размерам скатов и схеме кровельного пирога — это снижает отходы, ускоряет монтаж и обеспечивает эстетичный результат.
Итог: почему Kvinta Plus 3D
- 3D-рез — незаметные продольные стыки и выразительная кромка.
- Усиленная геометрия — высокая жёсткость при умеренном весе.
- Широкая полезная ширина 1150 мм — меньше стыков, быстрее монтаж.
- Гибкий выбор покрытий — от доступных до премиальных с максимальной цветостойкостью.
- Соответствие ГОСТ и предсказуемое качество узлов.
При корректном подборе покрытия и грамотном монтаже Kvinta Plus 3D обеспечивает долгий ресурс, герметичность узлов и стабильную эстетику кровли. Резка в размер, совместимые доборы и крепёж в цвет — залог аккуратного и быстрого результата на объекте.
